Observatorio en casa

[guille25]

Hola, yo no entiendo nada de construcción . Pero un techo móvil simple, hace parecer el observatorio un galpón común y corriente. Un observatorio es un imán de miradas e indica que hay cosas caras dentro, un galpón no tanto.  No soy de Rosario, pero aca en bs as hay que tratar de mantener el perfil bajo

[pastorgalactico]



Mira como construi el mio de 3,3m.

[astronico]

hace 10 horas, guille25 dijo:

Hola, yo no entiendo nada de construcción . Pero un techo móvil simple, hace parecer el observatorio un galpón común y corriente. Un observatorio es un imán de miradas e indica que hay cosas caras dentro, un galpón no tanto.  No soy de Rosario, pero aca en bs as hay que tratar de mantener el perfil bajo

Total totalmente de acuerdo guille. Un perfil bajo te evita posibles dolores se cabeza con los amigos de lo ajeno. Ademas, al ser una especie de galpon con techo corrediso los costos y la complejidad tambien disminuyen.

[nandos]

Ponele una torreta con una m60 jejeje...

[sebastianc]

hace 15 horas, nandos dijo:

Ponele una torreta con una m60 jejeje..

No des ideas!!!!

Igualmente de la forma que sea el observatorio, el tenga intriga de lo que hay dentro va a querer entrar igual... Una alarma va como loco o de un par cables-220v cartelito y toca si tenés huevos

[Julian Casal]

Yo le instale un sensor de alarma inalámbrico que esta conectado a la alarma de la casa.

[pencrof]

hace 11 minutos, Julian Casal dijo:

Yo le instale un sensor de alarma inalámbrico que esta conectado a la alarma de la casa.

Hola Yo pienso hacer lo mismo

[AnabellaA]

Hola, cómo te fue?, pudiste terminar el observatorio?, también en casa quiero hacer lo mismo, me pasa lo mismo, que termino de armar mi hermoso telescopio y se me vienen las nubes  o me ponen caras de malos amigos en casa JAJAJAJAJAJA. Y reniego con la puesta , yo también en las que me metí  jajaja.

Tengo fotos en mi celular de un obs de un sr de prov de Bs As, machimbre en las paredes, techo corredizo de chapa con una estructura de hierro. Adentro un pier, montura, ota, compu, yo le adicionaría un colchón .

Un saludo.

[pencrof]

hace 36 minutos, AnabellaA dijo:

Hola, cómo te fue?, pudiste terminar el observatorio?, también en casa quiero hacer lo mismo, me pasa lo mismo, que termino de armar mi hermoso telescopio y se me vienen las nubes  o me ponen caras de malos amigos en casa JAJAJAJAJAJA. Y reniego con la puesta , yo también en las que me metí  jajaja.

Tengo fotos en mi celular de un obs de un sr de prov de Bs As, machimbre en las paredes, techo corredizo de chapa con una estructura de hierro. Adentro un pier, montura, ota, compu, yo le adicionaría un colchón .

Un saludo.

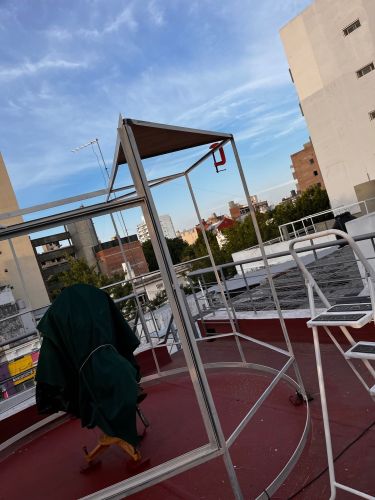

Hola te cuento que este, espero que funcione Simplifique al máximo todo y baje los costos En 2 o 3 semanas va a estar listo y les comento cómo anda .

No sé cómo mostrar un vídeo ,pero ya terminé la parte del giro y anda

Saludos

[AnabellaA]

hace 41 minutos, pencrof dijo:

Hola te cuento que este, espero que funcione Simplifique al máximo todo y baje los costos En 2 o 3 semanas va a estar listo y les comento cómo anda .

No sé cómo mostrar un vídeo ,pero ya terminé la parte del giro y anda

Saludos

Subí un video a youtube y pasá el enlace. Un saludo.

[pencrof]

Hola

dejo el enlace del video del progreso del observatorio.







[Twilight]

Hola que tal. Supongo que te faltan 3 roldanas mas en el apoyo para que sea estable el giro ademas piensa que toda la estructura pesará mucho más de lo que pesa hasta ahora .



Respecto al techo. En vez de forma cuadrada podrías hacerlo geodésico. Hay programas en Internet para armar dimos geodésicos.

Esto es de simple ensamblaje de hierros o madera. Y son muy sencillos de armar y económicos el gasto te sería el mismo, pero el resultado mucho mejor



Te felicito por tu proyecto, es un proyecto muy lindo .



Cuando visite el observatorio astronómico de Córdoba, pude ver que había pequeñas construcciones de cemento con cúpulas mobiles



Se que talvez pienses que no puedes hacer algo fijo en la parte inferior, pero... Podrías armarla sobre un plástico así el cemento no tocaría el suelo y podrías destruirlo si un día dejas esa casa .   La construcción de cemento es más barata, simple y rápida .



La cúpula la haría como medio domo geodésico y mandaría a fabricar la cubertura de este en lona



Luego si es tu casa, puedes cubrir poco a poco la lona, con telas empapadas de cemento.

Esto es o pudiera parecer caro, pero se usan telas de ropa de descartes . Yo una vez construí un tanque de agua de esta manera (con telas empapadas de cemento ya a la cuarta capa (casi 1 cm de espesor se vuelve firme y resistente y con 2 cm de espesor podrías pararte en ella ) piensa en un tanque de agua de cemento, lleva la misma lógica,

Echo esto.... El techo ya no Nesecitaria una estructura



Incluso podrías fabricarlo en piezas y unirlo y luego poner más capas de tela y cemento que las una. Esto resultaría en estructura interna 0. O casi nula.  Y el resto solo sería gastar en cemento y agua



Si cambiar el rumbo de tu construcción a estas alturas te parecería loco.  No lo es. Usarías todo lo que tienes solo modificando lo un poco

Y además sería un ahorro de tiempos y costo estructura más firme también segura para robos si le colocas dentro del cemento una malla de gallinero

Editado 24 de Junio del 2022 por Twilight

[pencrof]

hace 6 minutos, Twilight dijo:

Hola que tal. Supongo que te faltan 3 roldanas mas en el apoyo para que sea estable el giro ademas piensa que toda la estructura pesará mucho más de lo que pesa hasta ahora .



Respecto al techo. En vez de forma cuadrada podrías hacerlo geodésico. Hay programas en Internet para armar dimos geodésicos.

Esto es de simple ensamblaje de hierros o madera. Y son muy sencillos de armar y económicos el gasto te sería el mismo, pero el resultado mucho mejor

Hola

Si, ya están hechas pero no las puse todavía Son 6 en total las ruedas

El techo es plano inclinado ,no es el proyecto original que está al inicio de este post.

No lo tengo dibujado como el otro pero voy a subir una imagen de uno parecido.







[pencrof]

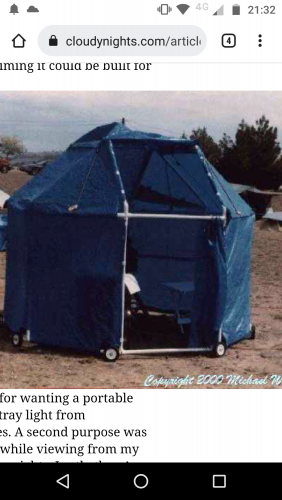

De esta foto saque la idea

Pero lo hago en perfiles de acero y forrado en lona plástica impermeable de camión termosoldada con las aberturas que cierran con cierres solapados impermeables

La lona va atornillada con refuerzos a la estructura

https://www.cloudynights.com/articles/cat/user-reviews/accessories/observing-domes-tents-and-panels/cover-your-astro-portable-observatory-r2243

De este artículo saque la idea.

[pencrof]

hace 5 minutos, pencrof dijo:

De esta foto saque la idea

Pero lo hago en perfiles de acero y forrado en lona plástica impermeable de camión termosoldada con las aberturas que cierran con cierres solapados impermeables

La lona va atornillada con refuerzos a la estructura

https://www.cloudynights.com/articles/cat/user-reviews/accessories/observing-domes-tents-and-panels/cover-your-astro-portable-observatory-r2243

De este artículo saque la idea.

El techo lo hice plano inclinado para garantizar 1,95 mts libres en toda la superficie del observatorio en vez la forma de domo que se iría mucho más alto

[pencrof]

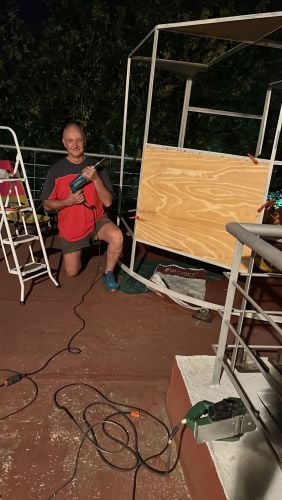

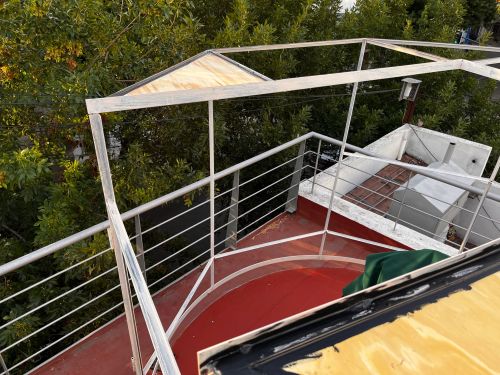

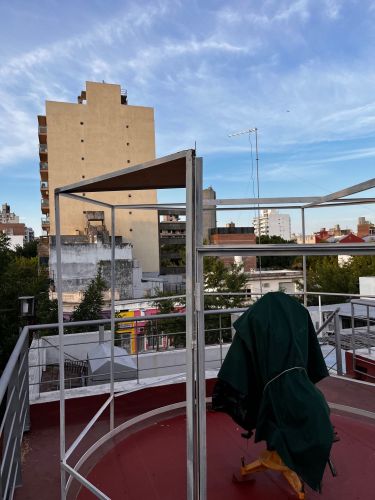

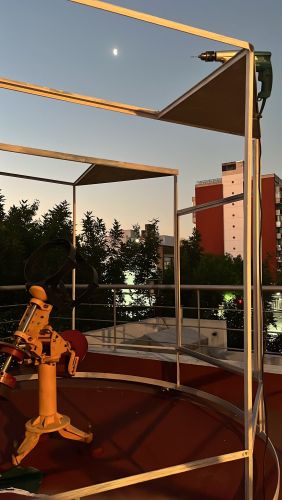

Y un día de estuve más cerca de terminar…,

[Lucho2000]

Has pensado en usar aislante de poliestireno doble aluminio para el calor? lo tengo en el techo del corredor y es increíble la diferencia de temperatura entre la parte que lo tiene y la que no.

Por otro lado, como vas a anclar la estructura al piso? por el tema de vientos fuertes.



Saludos

[pencrof]

hace 1 hora, Lucho2000 dijo:

Has pensado en usar aislante de poliestireno doble aluminio para el calor? lo tengo en el techo del corredor y es increíble la diferencia de temperatura entre la parte que lo tiene y la que no.

Por otro lado, como vas a anclar la estructura al piso? por el tema de vientos fuertes.



Saludos

Lo del aislante todavía no lo pensé Lo que me decís es una muy buena solución y fácil de colocar

Por otro lado la fijación es con tres cables de acero (vientos) que los dejo puestos cuando no la uso

Aca en Rosario ya salió volando una vez una cúpula grande

Muchas gracias

Saludos

[pencrof]

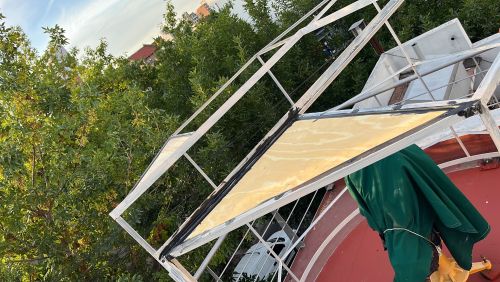

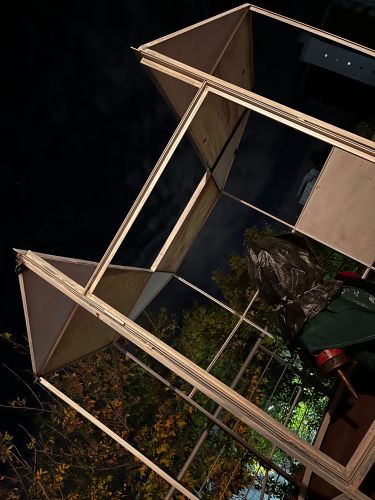

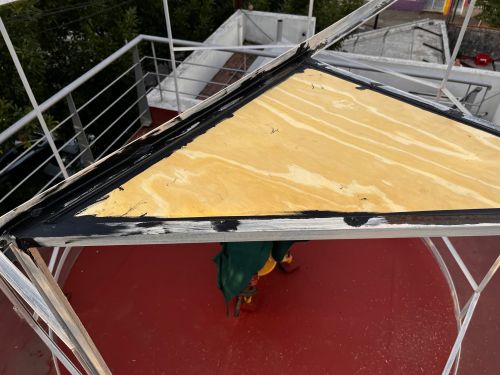

Hola

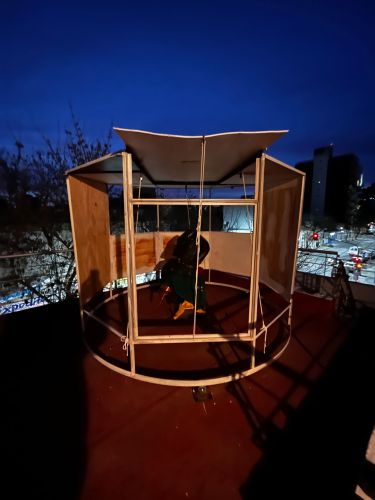

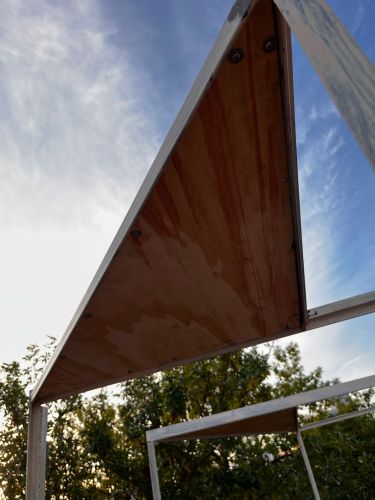

Termine el techo Ajustar los paneles dio más trabajo que si fueran del James Webb Pero ya está

Ahora sigo con los laterales

Saludos

[pencrof]

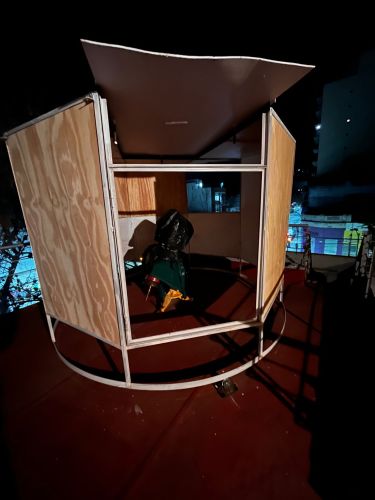

Hola a todos

Ya casi esta lista Calculo que en 20 días está operativa

Saludos

[ricardo]

Que buen proyecto! Yo lo encare el mio hace 2 meses, uno me colgo, y otros dos me pasaron unos presupuestos que practicamente me hago casa. Sigo participando.



Saludos

[pencrof]

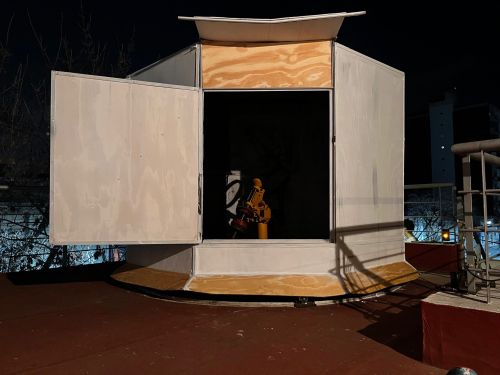

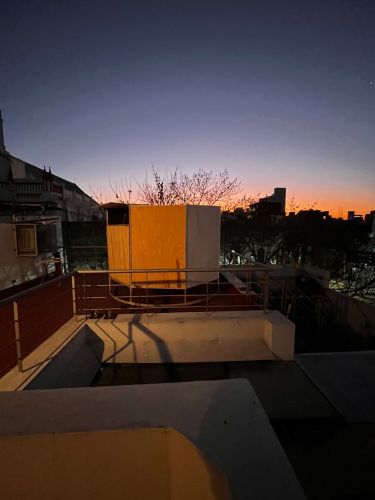

Hola

Terminada Falta la pintura

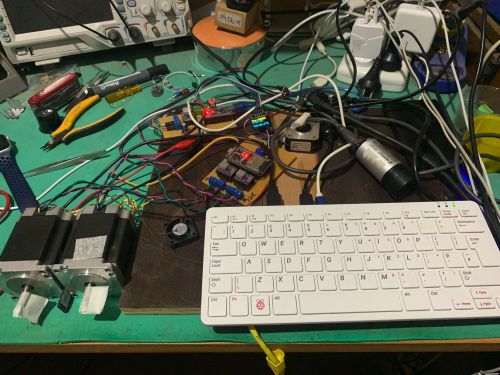

La semana que viene montamos los motores (Nema 21 de 400 pasos) y toda la electrónica de control que fabricó Osvaldo )Rosbuitte)

Incluido enfocador electrónico para autofoco

Ya lo probamos y anda increíble Controla las dos cámaras principal y guía , el enfocador , el seguimiento , la puesta en estación y hasta tiene sensores de temperatura, humedad y presión

Como si fuera poco se conecta al celular vía SkySafari y lo

puedo controlar de ahí o de la compu

Esta buenísimo y todo obra de Osvaldo.

Apenas esté operativo subo fotos.

Saludos



[nandos]

hace 14 horas, pencrof dijo:



puedo controlar de ahí o de la compu

Esta buenísimo y todo obra de Osvaldo.

Apenas esté operativo subo fotos.

Saludos



Qué bueno te felicito. A inaugurar con champagne !!! Che Osvaldo quién es? Hace ese trabajo? Podés pasar contacto? Que lindo que quedó...

Editado 5 de Julio del 2023 por nandos

[rosbuitre]

hace 17 horas, nandos dijo:

Qué bueno te felicito. A inaugurar con champagne !!! Che Osvaldo quién es? Hace ese trabajo? Podés pasar contacto? Que lindo que quedó...

Hola @nandos, soy Osvaldo Paez (rosbuitre en el foro)

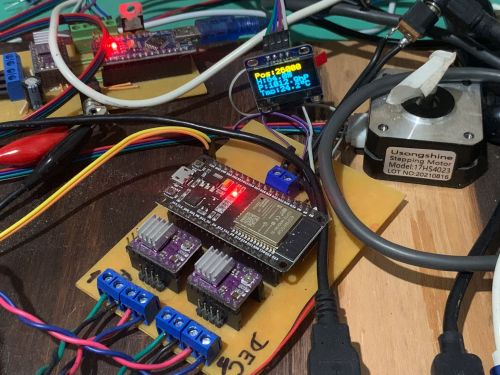

Comento un poco la configuración, la placa para controlar los motores NEMA23 la hizo @antareano una ESP32go de Angel Caparroz (España) , solo la tuve que modificar para que soporte estos motores de mas corriente (1.2A c/u) sacandole un regulador que limitaba la corriente, el resto funciona perfecto.

Para el enfocador me base en un diseño DIY al que le cambie el medidor de temp/humedad medio basico por un BOSCH BME280

 de mas precisión y que mide presión atmosférica, temperatura y humedad, modifique bastante el código original para agregarle, que no tenia, el guardar en memoria no volátil la ultima posición, en el original había que ajustarlo en cada encendido, esta armado con un Arduino NANO y un NEMA17 de bajo torque.

El "cerebro" es una Raspberry PI4 de 4Gb con raspbian e INDI que centraliza todos los dispositivos.

Es igual al que termine para mi, pero no me dedico ni vivo de esto y no tengo tiempo desgraciadamente, es solo un hobby.

Cualquier cosa, a disposición

Abrazo

Osvaldo







[RodyG]

Muy bueno, queremos videito de todo funcionando cuando esté listo !!!!



Felicitaciones

Rody
