Observatorio en casa


pencrof

Publicaciones recomendadas

Hola

Cansado de tener que montar el 305mm (alias el Termotanque) sobre la equatorial cada vez que quiero usarlo ,maniobra que entre colimación , puesta en estación y conexionado de todo lleva mas de 1 hora con suerte para empezar (teniendo en cuenta que cuando termino o se levanta viento o se nubla ...) decidí empezar el observatorio.

Va a ser una estructura en perfil Angulo de 1"x3/16 forrada en chapa blanca prepintada.

Subo una imagen del anteproyecto con medidas tentativas antes de seguir avanzando para escuchar comentarios y/o correcciones.

Gracias y abrazo

Gustavo





Obs Ticho 5.JPG

Obs Ticho 3.JPG

Obs Ticho 4.JPG

Obs Ticho 6.JPG

Editado por pencrof
MEJORA EN IMAGENES
  • Like 6
Enlace al comentario

Yo trabajé con arquitectos en construcción mucho tiempo, solo te pregunto esa forma de abrir el techo, no me convence por el tema del agua. Las tormentas arrastran agua lateral, lo veo complicado de hacer estanco. Yo solo pondría un techo plano entero, que se abra como una simple tapa, así me aseguro que no filtra agua. La estética de eso esta buena pero definitivamente te puede entrar agua. Abrazo

  • Like 2
Enlace al comentario
hace 32 minutos, nandos dijo:

Yo trabajé con arquitectos en construcción mucho tiempo, solo te pregunto esa forma de abrir el techo, no me convence por el tema del agua. Las tormentas arrastran agua lateral, lo veo complicado de hacer estanco. Yo solo pondría un techo plano entero, que se abra como una simple tapa, así me aseguro que no filtra agua. La estética de eso esta buena pero definitivamente te puede entrar agua. Abrazo

Hola, lo tuve en cuenta , falta dibujar pero el contorno de la abertura tiene una planchuela vertical que bordea el mismo sobresaliendo 40 mm y la unión central de las dos puerta se superponen y prensan una tira de neoprene.

Voy a probar así y si no queda la opción de unir las dos.

Algo como este dibujo en todo el perímetro

Gracias

Obs Ticho 7.JPG

Editado por pencrof
Enlace al comentario

El contorno entonces lo tenés asegurado, y la parte del centro donde se unen las dos puestas? que están justo sobre el telescopio?

Enlace al comentario
hace 3 horas, nandos dijo:

El contorno entonces lo tenés asegurado, y la parte del centro donde se unen las dos puestas? que están justo sobre el telescopio?

Hola , había pensado esto , que te parece, con un sistema de ajuste que lo prense al neoprene.

Saludos

Obs Ticho 9.JPG

Obs Ticho 10.JPG

Editado por pencrof
Enlace al comentario

La solapa va a actuar como cumbrera, por lo que tenés que dejar un ángulo de inclinación sobre todo el la parte de los portones que quedan horizontales arriba de todo el domo. La inclinación mínima es de 8°, si queda horizontal no importa la junta de goma ni la cumbrera, el peso del agua puede filtrar sin nada que se lo impida.

  • Like 1
Enlace al comentario
hace 2 horas, nandos dijo:

La solapa va a actuar como cumbrera, por lo que tenés que dejar un ángulo de inclinación sobre todo el la parte de los portones que quedan horizontales arriba de todo el domo. La inclinación mínima es de 8°, si queda horizontal no importa la junta de goma ni la cumbrera, el peso del agua puede filtrar sin nada que se lo impida.

Esto es tal cual, en la construcción a la hora de realizar una cubierta de chapas se debe hacer como mínimo una inclinación de 10⁰, y el solapado debe estar en orientacion contraria al de las lluvias (el sur en mí zona), y el de los vientos predominantes, ya que el viento va empujar las gotas, y a esto sumarle el tema de la simple capilaridad.

  • Like 2
Enlace al comentario

Hola, ya están definidas las medidas y mande a rolar la planchuela de 2"x1/4" como primer paso.

Saludos


Editado por pencrof
  • Like 3
Enlace al comentario

Excelente Pencrof. También soy de Rosario!!! Barrio Saladillo. Tengo tremenda terraza y también he pesnado hacer lo mismo por igual tema. Te copio proyecto.jajajajja

  • Like 1
Enlace al comentario

Hola, llego el aro, ahora si a construir los octogonos ajustados al aro

Saludos


  • Like 3
Enlace al comentario

La verdad que no me convence el cierre de las persianas. Para mí que vas a tener que construir una canaleta por el interior para que recolecte las gotas que puedan filtrarse en la unión de las persianas. Se me hace que un techo roof (corredizo) hubiera sido mas seguro y mas económico. De igual forma, te recomiendo que si lo vas a hacer de chapa, le recubras por el interior de aislante de espuma de aire con doble capa de aluminio, es increíble el como aísla del calor en el interior, lo tengo puesto en una galería y me reduce casi 6-8 grados con lo que hay en el exterior, la mayoría de las veces marca una gran diferencia.

Saludos

  • Like 1

Luis

SkyWatcher 130/650

Oculares: Super25mm, BST 18mm, BST 8mm, BST 5mm - Barlow: SW 2x acromático

Posadas - Misiones - Argentina



Enlace al comentario
hace 59 minutos, Lucho2000 dijo:

La verdad que no me convence el cierre de las persianas. Para mí que vas a tener que construir una canaleta por el interior para que recolecte las gotas que puedan filtrarse en la unión de las persianas. Se me hace que un techo roof (corredizo) hubiera sido mas seguro y mas económico. De igual forma, te recomiendo que si lo vas a hacer de chapa, le recubras por el interior de aislante de espuma de aire con doble capa de aluminio, es increíble el como aísla del calor en el interior, lo tengo puesto en una galería y me reduce casi 6-8 grados con lo que hay en el exterior, la mayoría de las veces marca una gran diferencia.

Saludos

Hola, gracias por los comentarios.

Lo del cierre lo tengo en estudio, probablente termine en una sola hoja y el recubrimiento interior si lo había tenido en cta.

Saludos

Gustavo

Enlace al comentario

Esta muy bueno el proyecto ,

por lo que veo tenes todo bien estudiando el tema , no me preocuparía lo del agua

Con las cúpulas las cosas a tener en cuenta son ,

si haces compuertas que se abren tene cuidado de que el viento no te mueva la cúpula que es lo que generalmente pasa



y después otro tema importánte es la automatización de la cúpula porque te vas a volver loco moviendo la cúpula a cada rato

ni hablar sesiones automaticas



yo cuando arme mi observatorio coloque un techo corredizo

luego cuando fui a visitar observatorios de algunos conocidos y  la cúpula te resguarda mucho más

saludos y suerte con el proyecto , lo voy a ir siguiendo









  • Like 1
Enlace al comentario
En 2/1/2021 a las 21:11, DamianS dijo:

Esta muy bueno el proyecto ,

por lo que veo tenes todo bien estudiando el tema , no me preocuparía lo del agua

Con las cúpulas las cosas a tener en cuenta son ,

si haces compuertas que se abren tene cuidado de que el viento no te mueva la cúpula que es lo que generalmente pasa













Muchas gracias, no lo había tenido en cuenta , y tenes razón se pueden transformar en una vela.

Realmente un punto importante a tener en cuenta

Saludos y gracias

  • Like 1
Enlace al comentario

Te felicito es un gran proyecto, también me preocupa que te entre agua aparte supongo que tú dea es dejar todo armado y enchufado listo para usar, aún así podés cubrirlo con una funda plástica por el polvo y las posibles filtraciones. Saludos y exitos

  • Like 1
Enlace al comentario

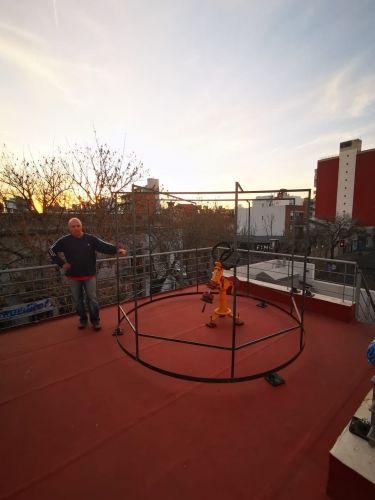

Hola a todos

Por motivos de pesos ( y no hablo de kilos 😩)debí cambiar el proyecto bajando mucho los costos

asi está quedando


  • Like 9
Enlace al comentario
Publicado (editado)

Va forrada en la lona impermeable que usan los camiones Toda soldada la lona Me lo hace a medida un toldero amigo

La aberturas son en dos sectores y con cierres y solapas

Editado por pencrof
  • Like 2
Enlace al comentario
Publicado (editado)

Mi amigo Osvaldo (Rosbuitre en el foro) me prestó una soldadora así que vengo cortando y soldando hace unos días

calculo que tres tardes mas y esta lista para que la plantille el toldero

Editado por pencrof
Enlace al comentario

Esta apoyada en tres ruedas con eje de ruleman Gira muy suave

Está previsto la motorización

  • Like 1
Enlace al comentario
Lucho2000

Has tomado nota del posible viento que puedas tener en la azotea? Muy ligero tampoco es bueno.

Luis

SkyWatcher 130/650

Oculares: Super25mm, BST 18mm, BST 8mm, BST 5mm - Barlow: SW 2x acromático

Posadas - Misiones - Argentina



Enlace al comentario

Hola si

De adentro lleva tres lastres de hormigón que pueden ser 6

Para cuando no se usa lleva tres tensores exteriores que la anclan

  • Like 1
Enlace al comentario

Yo prefiero ligero, para evitar rajaduras en la losa, sino después tenés un de dolor de cabeza.

Enlace al comentario
hace 46 minutos, nandos dijo:

Yo prefiero ligero, para evitar rajaduras en la losa, sino después tenés un de dolor de cabeza.

En mí caso el determinante fue la plata ,la cúpula que había planteado al principio se me fue a un costo muy alto Por eso busque una alternativa más económica y sigo ahorrando para una cámara para espacio profundo Para todo no llego más...





  • Like 4
Enlace al comentario
sebastianc

Yo recuerdo que el sistema de unión del techo tenía una forma que era imposible las filtraciones, igualmente hay que poner una funda al tubo y montura.



  • Like 2
Enlace al comentario

Hola, yo no entiendo nada de construcción . Pero un techo móvil simple, hace parecer el observatorio un galpón común y corriente. Un observatorio es un imán de miradas e indica que hay cosas caras dentro, un galpón no tanto.  No soy de Rosario, pero aca en bs as hay que tratar de mantener el perfil bajo 😂

  • Like 2
  • Haha 1
Enlace al comentario



Mira como construi el mio de 3,3m.

  • Like 5
Enlace al comentario
hace 10 horas, guille25 dijo:

Hola, yo no entiendo nada de construcción . Pero un techo móvil simple, hace parecer el observatorio un galpón común y corriente. Un observatorio es un imán de miradas e indica que hay cosas caras dentro, un galpón no tanto.  No soy de Rosario, pero aca en bs as hay que tratar de mantener el perfil bajo 😂

Total totalmente de acuerdo guille. Un perfil bajo te evita posibles dolores se cabeza con los amigos de lo ajeno. Ademas, al ser una especie de galpon con techo corrediso los costos y la complejidad tambien disminuyen.

  • Like 1
Enlace al comentario
hace 15 horas, nandos dijo:

Ponele una torreta con una m60 jejeje..

No des ideas!!!!

Igualmente de la forma que sea el observatorio, el tenga intriga de lo que hay dentro va a querer entrar igual... Una alarma va como loco o de un par cables-220v cartelito 🚫 y toca si tenés huevos 😂

  • Haha 2
Enlace al comentario
hace 11 minutos, Julian Casal dijo:

Yo le instale un sensor de alarma inalámbrico que esta conectado a la alarma de la casa.

Hola Yo pienso hacer lo mismo

Enlace al comentario

Hola, cómo te fue?, pudiste terminar el observatorio?, también en casa quiero hacer lo mismo, me pasa lo mismo, que termino de armar mi hermoso telescopio y se me vienen las nubes 🤣 o me ponen caras de malos amigos en casa JAJAJAJAJAJA. Y reniego con la puesta :/, yo también en las que me metí 🙄🤣 jajaja.

Tengo fotos en mi celular de un obs de un sr de prov de Bs As, machimbre en las paredes, techo corredizo de chapa con una estructura de hierro. Adentro un pier, montura, ota, compu, yo le adicionaría un colchón 🙃😅

Un saludo.

Enlace al comentario
hace 36 minutos, AnabellaA dijo:

Hola, cómo te fue?, pudiste terminar el observatorio?, también en casa quiero hacer lo mismo, me pasa lo mismo, que termino de armar mi hermoso telescopio y se me vienen las nubes 🤣 o me ponen caras de malos amigos en casa JAJAJAJAJAJA. Y reniego con la puesta :/, yo también en las que me metí 🙄🤣 jajaja.

Tengo fotos en mi celular de un obs de un sr de prov de Bs As, machimbre en las paredes, techo corredizo de chapa con una estructura de hierro. Adentro un pier, montura, ota, compu, yo le adicionaría un colchón 🙃😅

Un saludo.

Hola te cuento que este, espero que funcione Simplifique al máximo todo y baje los costos En 2 o 3 semanas va a estar listo y les comento cómo anda .

No sé cómo mostrar un vídeo ,pero ya terminé la parte del giro y anda

Saludos

  • Like 3
Enlace al comentario
hace 41 minutos, pencrof dijo:

Hola te cuento que este, espero que funcione Simplifique al máximo todo y baje los costos En 2 o 3 semanas va a estar listo y les comento cómo anda .

No sé cómo mostrar un vídeo ,pero ya terminé la parte del giro y anda

Saludos

Subí un video a youtube y pasá el enlace. Un saludo.

Enlace al comentario

Hola que tal. Supongo que te faltan 3 roldanas mas en el apoyo para que sea estable el giro 🙄 ademas piensa que toda la estructura pesará mucho más de lo que pesa hasta ahora 🙄



Respecto al techo. En vez de forma cuadrada podrías hacerlo geodésico. Hay programas en Internet para armar dimos geodésicos.

Esto es de simple ensamblaje de hierros o madera. Y son muy sencillos de armar y económicos 😉 el gasto te sería el mismo, pero el resultado mucho mejor 😉



Te felicito por tu proyecto, es un proyecto muy lindo 😊😊



Cuando visite el observatorio astronómico de Córdoba, pude ver que había pequeñas construcciones de cemento con cúpulas mobiles 😉



Se que talvez pienses que no puedes hacer algo fijo en la parte inferior, pero... Podrías armarla sobre un plástico así el cemento no tocaría el suelo y podrías destruirlo si un día dejas esa casa 😉.   La construcción de cemento es más barata, simple y rápida .



La cúpula la haría como medio domo geodésico y mandaría a fabricar la cubertura de este en lona 😉



Luego si es tu casa, puedes cubrir poco a poco la lona, con telas empapadas de cemento.

Esto es o pudiera parecer caro, pero se usan telas de ropa de descartes 😉. Yo una vez construí un tanque de agua de esta manera (con telas empapadas de cemento 😉 ya a la cuarta capa (casi 1 cm de espesor se vuelve firme y resistente 😉😉 y con 2 cm de espesor podrías pararte en ella 😉) piensa en un tanque de agua de cemento, lleva la misma lógica, 😉

Echo esto.... El techo ya no Nesecitaria una estructura 😉😉



Incluso podrías fabricarlo en piezas y unirlo y luego poner más capas de tela y cemento que las una. 😉😉 Esto resultaría en estructura interna 0. O casi nula.  Y el resto solo sería gastar en cemento y agua 😉😉



Si cambiar el rumbo de tu construcción a estas alturas te parecería loco.  No lo es. Usarías todo lo que tienes solo modificando lo un poco 😉

Y además sería un ahorro de tiempos y costo 😉 estructura más firme también 😉 segura para robos si le colocas dentro del cemento una malla de gallinero 😉

Editado por Twilight
  • Like 1
Enlace al comentario
hace 6 minutos, Twilight dijo:

Hola que tal. Supongo que te faltan 3 roldanas mas en el apoyo para que sea estable el giro 🙄 ademas piensa que toda la estructura pesará mucho más de lo que pesa hasta ahora 🙄



Respecto al techo. En vez de forma cuadrada podrías hacerlo geodésico. Hay programas en Internet para armar dimos geodésicos.

Esto es de simple ensamblaje de hierros o madera. Y son muy sencillos de armar y económicos 😉 el gasto te sería el mismo, pero el resultado mucho mejor

Hola

Si, ya están hechas pero no las puse todavía Son 6 en total las ruedas

El techo es plano inclinado ,no es el proyecto original que está al inicio de este post.

No lo tengo dibujado como el otro pero voy a subir una imagen de uno parecido.







Enlace al comentario

De esta foto saque la idea

Pero lo hago en perfiles de acero y forrado en lona plástica impermeable de camión termosoldada con las aberturas que cierran con cierres solapados impermeables

La lona va atornillada con refuerzos a la estructura

https://www.cloudynights.com/articles/cat/user-reviews/accessories/observing-domes-tents-and-panels/cover-your-astro-portable-observatory-r2243

De este artículo saque la idea.


  • Like 4
Enlace al comentario
hace 5 minutos, pencrof dijo:

De esta foto saque la idea

Pero lo hago en perfiles de acero y forrado en lona plástica impermeable de camión termosoldada con las aberturas que cierran con cierres solapados impermeables

La lona va atornillada con refuerzos a la estructura

https://www.cloudynights.com/articles/cat/user-reviews/accessories/observing-domes-tents-and-panels/cover-your-astro-portable-observatory-r2243

De este artículo saque la idea.


El techo lo hice plano inclinado para garantizar 1,95 mts libres en toda la superficie del observatorio en vez la forma de domo que se iría mucho más alto

  • Like 1
Enlace al comentario
