Recién ahora después de un tiempo ya de haberme comprado el heritage y haberme introducido en esta afición, recién hoy estoy entendiendo está joya de post.

El problema es que lo estoy leyendo en el trabajo y me estoy imaginando todo de memoria, pero se ve sencillo de hacer, y sería la gran solución a mi principal problema que es saber cómo encontrar lo que quiero ver.

Mi segundo problema es que soy bastante inútil en las manualidades y no me suelo "dar maña" para eso, pero esto se ve bien "APB" a prueba de b... Como yo.

Lo voy a tener bastante en cuenta.



Una consulta: la marca que indicaría los grados de azimut o la otra, se tiene que colocar en un lugar específico? O da igual donde se lo ponga, no se si me explico.



Gracias por primero tomarse el laburo de hacer y compartir esto, y segundo de revivirlo después de los años que pasaron ?

Hola,

hace 14 minutos, Tatzuke dijo:

Una consulta: la marca que indicaría los grados de azimut o la otra, se tiene que colocar en un lugar específico? O da igual donde se lo ponga, no se si me explico.



Da igual, yo por ejemplo puse la de azimut que apunte de frente a mí para que me sea fácil leerla cuando estoy sentado, lo importante es calibrarlo para cuando el telescopio apunta al Norte, en el indicador del círculo diga 0 grados.



Rody

En 10/5/2020 a las 12:49, RodyG dijo:



Recién noto que nunca puse una foto del disco de azimut desarmado. Lo que yo hice en realidad es un aro que queda apoyado en la base y los tacos de teflón quedan por dentro del aro. En la base le pegué unos pedacitos de plástico para que le haga de guía al aro, no tengo foto de esa parte de la base desarmada (error de mi parte) pero te subo una foto de como es el aro de azimut





Rody



Acá encontré una foto de la base en donde apoyaba el aro de azimut. Los pedacitos de plástico al lado de los tacos de teflon son los que le hacían de guía al aro para que gire sin moverse para los costados (un poco rústico pero funcionaba).





Tanto el aro como los plasticos guía que son del mismo material del aro, son mas finos que los tacos de teflón, por lo que no interfieren en el giro normal de la montura



Rody







hace 5 horas, criswille dijo:

Si a alguien le interesa, se pueden hacer también Circulos Graduados Digitales (DSC – Digital Setting Circles), hay muchas páginas web con esos circuitos ya sea con display de coordenadas o para ver el cursor en diferentes app de astro.

Dejo solo un link de referencia http://vincechanblog.ca/blog/?p=47



saludos



si cris, de echo ya no tengo los circulos graduados en el Heri y tengo inplementado un DSC con Arduino, así se ve el Heri ahora:



Rody



ahhh si si, Rody lo vi, muy bueno



Una consulta, ya que no consigo ese material pet para los círculos. Que otras alternativas se pueden utilizar? Es necesario que sea bien rígido? Pensaba utilizar una cartulina, apoyar la impresión del círculo y cubrirla con contac en ambas caras.

Me costó bastante entender del todo como funcionaba el método, pero ya me quedó claro. Ahora solo me falta lo más difícil que es hacerlos ?

Pero la verdad es que esto es algo que necesito y mucho, ya que en mis observaciones sólo podía apuntar a constelaciones conocidas, y después me era imposible encontrar todo lo que me anotaba para ver. Es como que estoy parado en la puerta del espacio y la astronomía, con un pie adentro y otro afuera. Ver desde la puerta está bien pero quisiera poder ver más y aprender más ?





hace 1 hora, Tatzuke dijo:

Una consulta, ya que no consigo ese material pet para los círculos. Que otras alternativas se pueden utilizar? Es necesario que sea bien rígido? Pensaba utilizar una cartulina, apoyar la impresión del círculo y cubrirla con contac en ambas caras.

Me costó bastante entender del todo como funcionaba el método, pero ya me quedó claro. Ahora solo me falta lo más difícil que es hacerlos ?

Pero la verdad es que esto es algo que necesito y mucho, ya que en mis observaciones sólo podía apuntar a constelaciones conocidas, y después me era imposible encontrar todo lo que me anotaba para ver. Es como que estoy parado en la puerta del espacio y la astronomía, con un pie adentro y otro afuera. Ver desde la puerta está bien pero quisiera poder ver más y aprender más ?







Puede ser un cartón finito pero firme, o hacer pruebas con radiografías por ejemplo, algo que sea lo suficientemente firme para que no se doble el borde que asoma con la graduación. Es cuestión de probar y ver que sale, el tema que mientras mas blando y frágil sea, mas fácilmente se te va a romper con el tiempo y lo vas a tener que volver hacer.



Rody

Hola a todos, paso a presentarles mis círculos graduados!

La verdad es que me dormí bastante con esto, pero finalmente en estos días busqué los materiales y me propuse terminarlos... y los resultados fueron bastante satisfactorios ?

Antes que nada agradecer a @RodyG por tremendo aporte con este post, ya que si bien es verdad que no es nada del otro mundo, su posteo, y posteriores aportes de otros compañeros, hacen que enriquecer la experiencia sea algo accesible para todos...

Lo primero a decir es que mi círculo graduado de azimut en realidad no es un círculo, es más bien un "aro graduado" más finito, removible:

Esto porque sigo guardando el tele en su caja, entonces no me entraba con el círculo fijo. El aro apoya directamente sobre los tres extremos de la base que sobresalen, y obviamente queda libre para girarlo sin ninguna interferencia. Por supuesto esto lo pude hacer por cómo es la base del Heri, con otro telescopio como el Lightbridge no hubiera podido ya que la base coincide con el plato giratorio (son ambos circulares).

Me costó pero algo salió! Nada muy estético, pero funciona... Para el indicador, que lo hice coincidir con la dirección del equipo, metí "magia artística" y decoré con estrellita ?:



Ya el indicador de altura fue más fácil... imprimí la graduación en impresora laser sobre A4 y plastifiqué con plastificadora térmica, la puse donde indicaban y quedó firme, mientras el tele se mueve sin problemas:

Ayer lo probé por un ratito, y debo reconocer que primero me complicó el tema de polo norte magnético y geográfico! Pero después me avivé y con el buscador apunté a Rigil Kent, busqué las coordenadas en Sky Safari, calibré los círculos y ahí sí... chan! Empecé a encontrar cosas. No busqué nada raro, era una prueba para irme a dormir tranquilo de que la cosa funcionaba, así que fui por M6, M7, 47 Tucanae... y allí estaban! Obviamente los buscaba con el ocular de 25 mm (el más amplio que tengo) y no es que aparecían en el centro, pero en algún lado del campo de visión estaban... más que suficiente!

Así que fenómeno, me fui a dormir satisfecho jaja hoy a la noche probaré más seriamente, me generan curiosidad Neptuno y Plutón, por ejemplo, que no se ven a simple vista.

Un saludo a todos y buenos cielos!





Te quedo muy bueno @Matias 1980, esa es la idea, calibrarlo con una estrella conocida.



Ahora a disfrutarlo  !!!



Saludos

Rody

uy me encantó, me lo anoto para mi Firstscope.

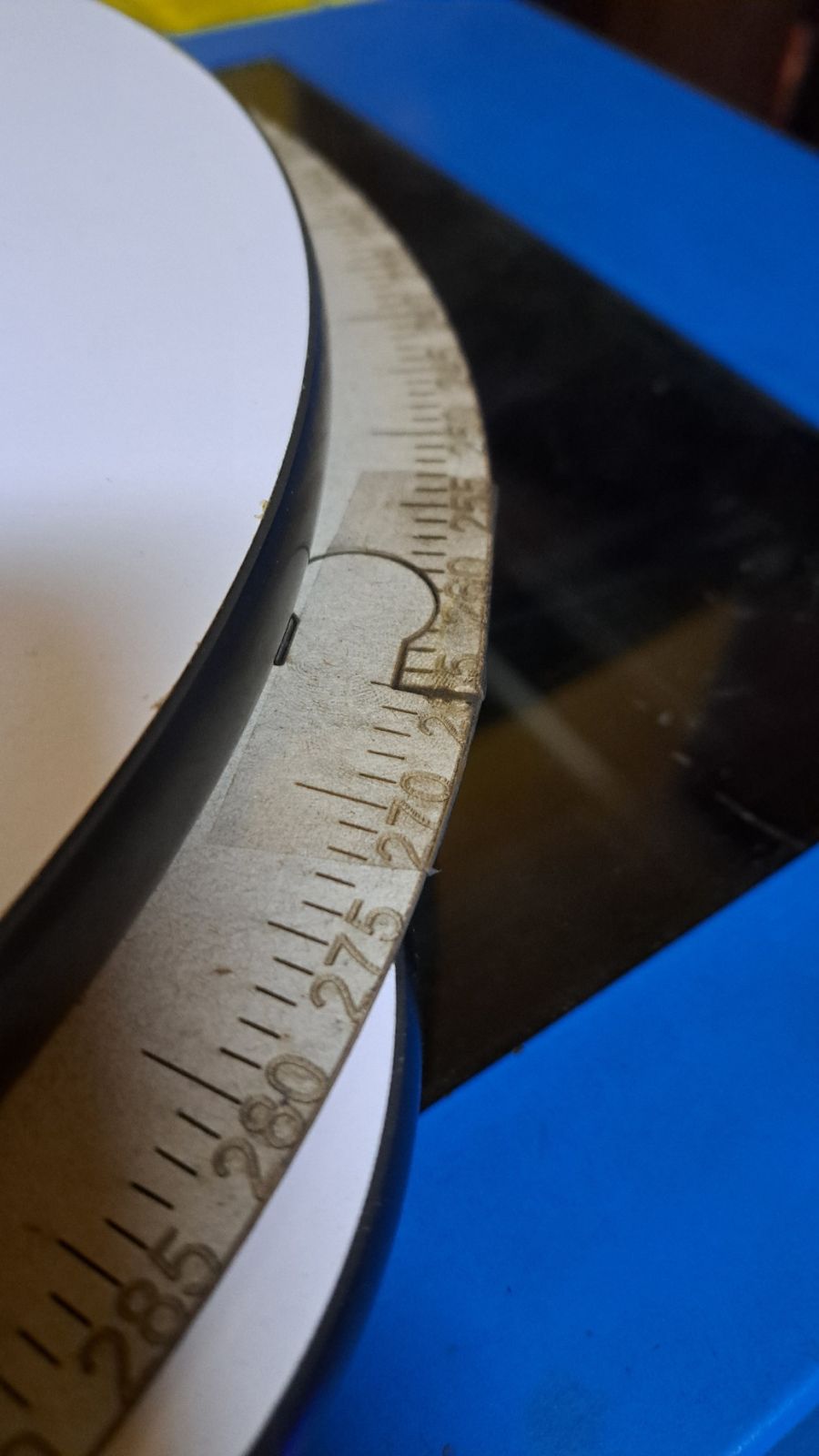

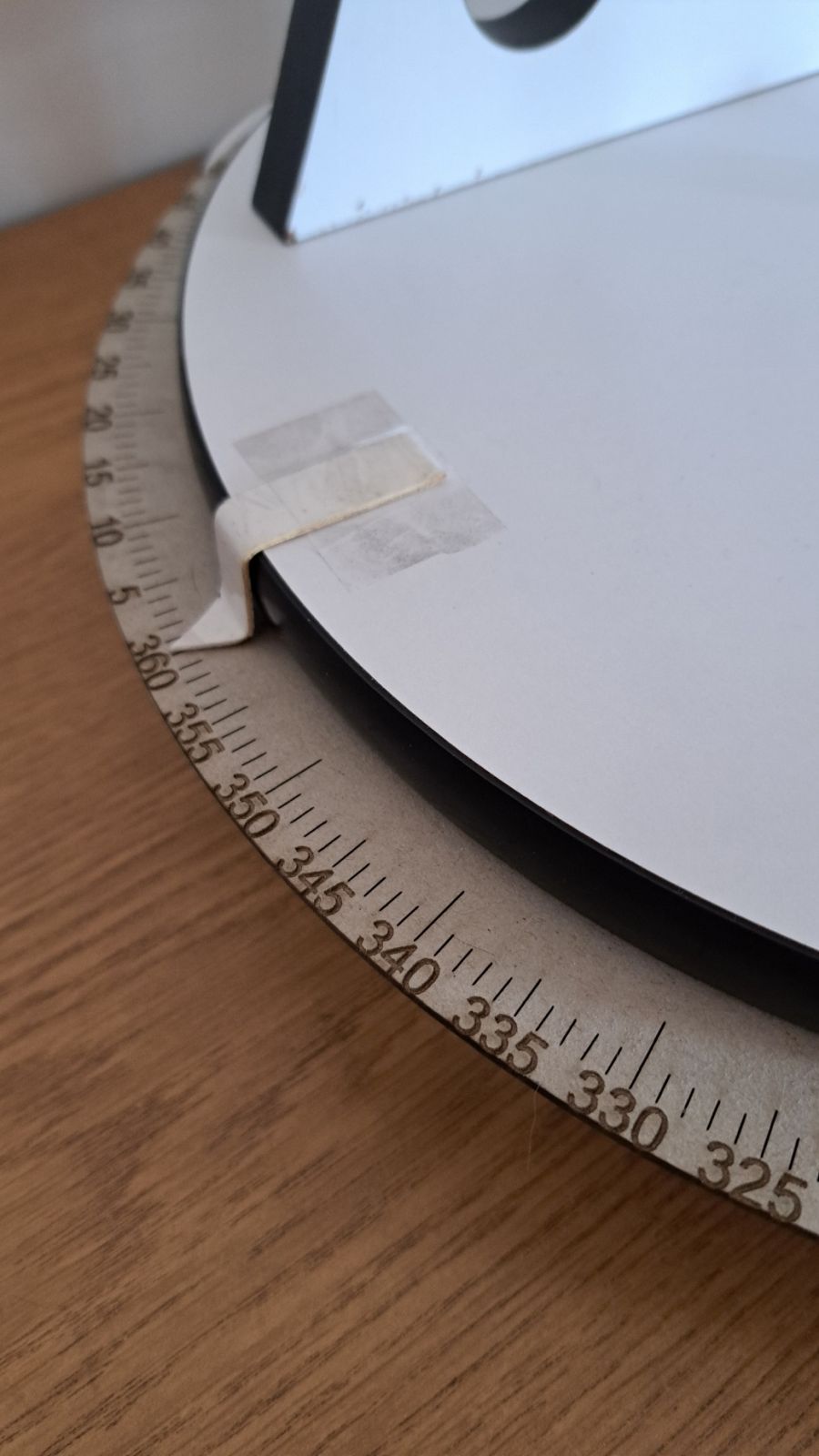

Hola, comparto en este hilo unas fotos de los círculos graduados que armé, con la diferencia que los hice, por el momento como prueba, para que sean dos medios aros encastrables por si hace falta desarmarlos. En lugar de desatornillar la base lo que hice fue tomar un diámetro aproximado entre los tacos donde apoya la base giratoria. Esta prueba es de cartón, el diámetro me quedó apenas justo así que tengo que chequear si es preciso...también tengo que aprender a usar los círculos, que ya leí bastante al respecto...cuando se vayan las nubes.

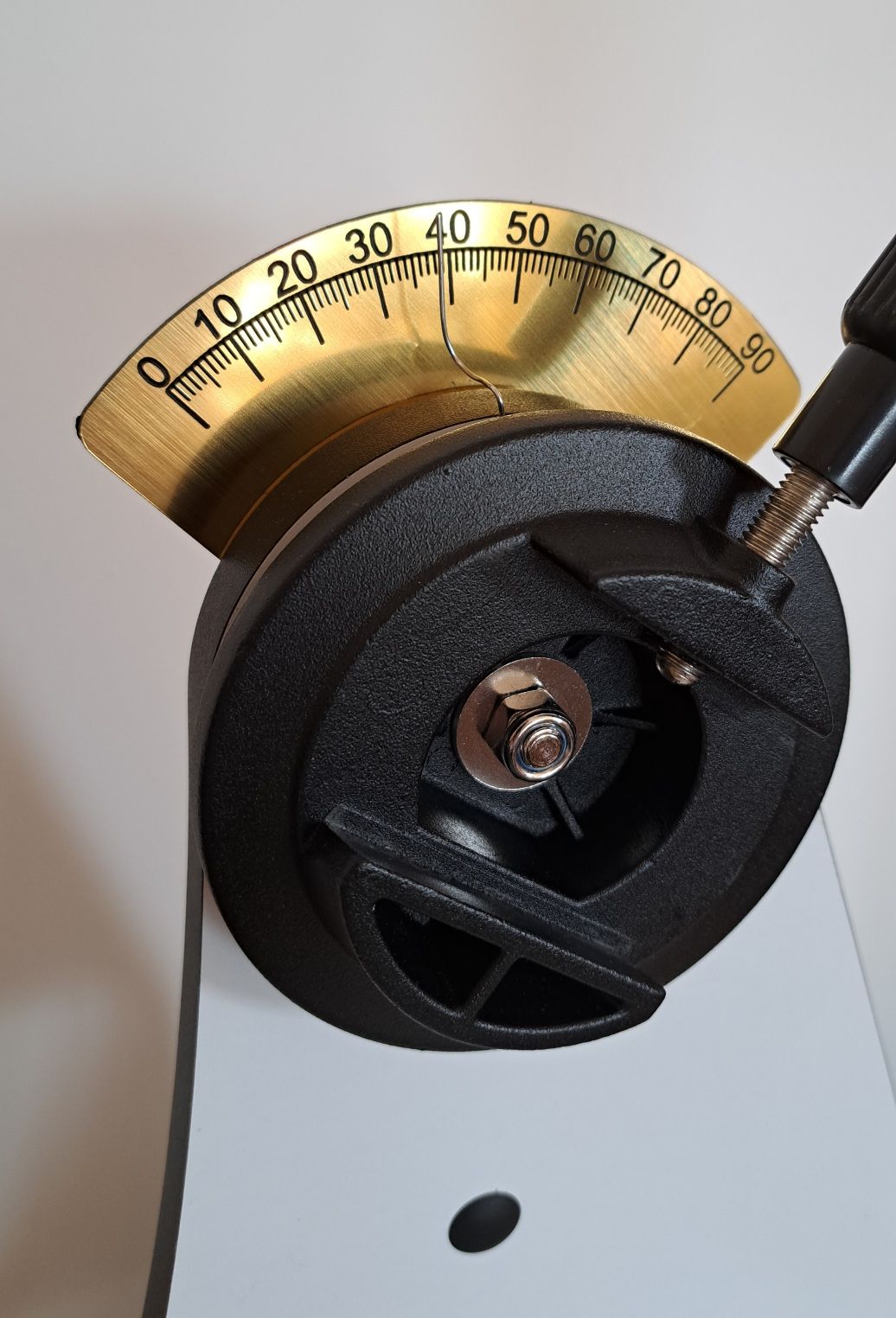

La graduación en altura la hice con material bicapa dorado de 1.35mm.

Perdón por las "agujas" y otras desprolijidades.

La idea principal fue no desarmar la base y que todo entre en la caja del tele.

Te está quedando muy bien ¡Felicitaciones!

La escala de altitud dorada está espectacular.

No te olvides de ponerle luces para iluminar los cursores de las escalas con leds rojos para verlos durante la noche.

Saludos y buenos cielos, Roberto.

hace 50 minutos, Roberto W dijo:

Te está quedando muy bien ¡Felicitaciones!

La escala de altitud dorada está espectacular.

No te olvides de ponerle luces para iluminar los cursores de las escalas con leds rojos para verlos durante la noche.

Saludos y buenos cielos, Roberto.

Gracias! 😊 Lo pude probar, el dorado quedó lindo con luz pero a oscuras noté que son mejores las superficies blancas mate con las escalas impresas/grabadas oscuras y grandes. Por ahora el tema iluminación lo resolveré con linterna roja (aunque no descarto los leds que vi que quedan muy bien). Si rehago todo en algún momento lo ideal sería material blanco mate de 2mm máximo (el que tenía era mdf con frente blanco de 3mm y no corría bajo la base, más allá que el mdf es afectado por la humedad). Trabajo con una cortadora laser entonces puedo jugar un poco.

Para nivelar la base usé el nivel del celu y probaré una app de inclinómetro para la altitud. Si justifica armaré una base con patas regulables con tornillos y sino...humildes suplementos para las 3 patas del tele como en las pruebas que hice.

Probé todo el sistema y si bien no me dejaba siempre los objetos en el campo visual del 25mm quedaba muy cerca, así que muy conforme con el go to analógico...hasta llegué a ver la nubecita del cúmulo M5 con el 10mm 😄

Ahora seguiremos con la compra del barlow para seguir sumando 💪

Gracias por el aliento 'pal principiante!! 😁

Editado 31 Mayo31 May por RonyNemi

hace 7 horas, RonyNemi dijo:

Probé todo el sistema y si bien no me dejaba siempre los objetos en el campo visual del 25mm quedaba muy cerca,

Raro eso, el 25mm tiene 2 grados de campo de visión y normalmente el circulo graduado de azimut debería tener al menos 1 grado de precisión por lo que si esta bien posicionado y nivelado buscar cualquier objeto debería dejártelo dentro del campo de visión del 25mm. Claro que no indicas hacia donde es el error que también podría ser el de altura. En este ultimo caso, yo no lo tengo puesto, uso un inclinometro en el móvil que me da la precisión suficiente.

También podría se que en un descuido movieras el disco de azimut sin darte cuenta, me ha pasado un montón de veces mientras hago un croquis que sin darme cuenta roso el disco y este se mueve.

Saludos

hace 2 minutos, Lucho2000 dijo:

Raro eso, el 25mm tiene 2 grados de campo de visión y normalmente el circulo graduado de azimut debería tener al menos 1 grado de precisión por lo que si esta bien posicionado y nivelado buscar cualquier objeto debería dejártelo dentro del campo de visión del 25mm. Claro que no indicas hacia donde es el error que también podría ser el de altura. En este ultimo caso, yo no lo tengo puesto, uso un inclinometro en el móvil que me da la precisión suficiente.

También podría se que en un descuido movieras el disco de azimut sin darte cuenta, me ha pasado un montón de veces mientras hago un croquis que sin darme cuenta roso el disco y este se mueve.

Saludos

Hola Gracias por tu respuesta, yo aducía eso a algún error mío en la escala de altitud al apuntar, aunque no logré chequear si el error era siempre el mismo. Mi escala de altitud tiene los grados aproximadamente de un milímetro quizás está un poco justa para embocarle con precisión. Voy a ir chequeando a ver si deduzco algún error repetitivo. También Quiero probar el inclinómetro del celular A ver si me funciona bien.

ACTUALIZO:

Efectivamente creo que apuntaba sin mucha precisión en altitud. Probé y ahora sí queda dentro del campo con el 25mm 💪💪

Editado 3 Junio3 Jun por RonyNemi
Actualizar info
