Reductor Focal

[julio_zildjian]

Hola muchachos, viendo que lagunos foreros se construyeron su propio reductor focal, quisiera saber si alguien me podria dar una mano para hacerme uno!!

osea, no tengo ni idea como hacerlo o de donde sacar las lentes jeeee.

gracias chicos saludos!!

[ricardo]

Julio, tene en cuenta que el reductor focal esta relacionado con la focal de tu equipo....

Saludos y buenos cielos!

[FLL]

Hola:

El reductor focal es una lente convergente puesta delante del foco del objetivo. Exactamente inverso al Barlow que es una lente divergente.

Si definimos:

Dr = distancia focal del lente reductor

d = distancia de la lente al foco original del objetivo

F = factor de reducción

F = Dr / (Dr +d)

Es decir que el factor de reducción depende solamente de la distancia focal de la lente reductora y de cuan adelante se pone del foco del objetivo.

¿De dónde sacamos una lente para el reductor? Los lentes objetivos de los binoculares son lentes positivas, acromática y con tratamiento antirreflejos. Qué más se puede pedir?

Pero existen un par de problemitas:

1) Si teníamos un buen telescopio que formaba un buen plano focal, depués de poner el lente reductor se tiene un plano focal curvado que distorsiona la imagen observada hacia los bordes. Los reductores focales de "verdad" tienen lentes con campo curvo para contrarrestar la curvatura que produce la combinación del lente objetivo con lente reductor. Por ejemplo el nombre completo de los Meade es "reductor de campo/aplanador de imagen. Un buen objetivo de binocular tendrá un buen cromatismo, buen tratamiento antirreflejo y un campo bien plano (es decir cero corrección de curvatura que nesecitamos) .

2) Seguro que se obtiene menos aumento pero no necesariamente más campo. Pueden producirse viñeteos por los baffles del telescopio, como diafragmas internos o porta oculares estrechos calculados para cortar luces parásitas para rayos de luz con ángulos correspondientes a la distancia focal original del objetivo. Con el reductor el ángulo de los rayos útiles aumenta pero para el diseño original del telescopio seria luz parásita.

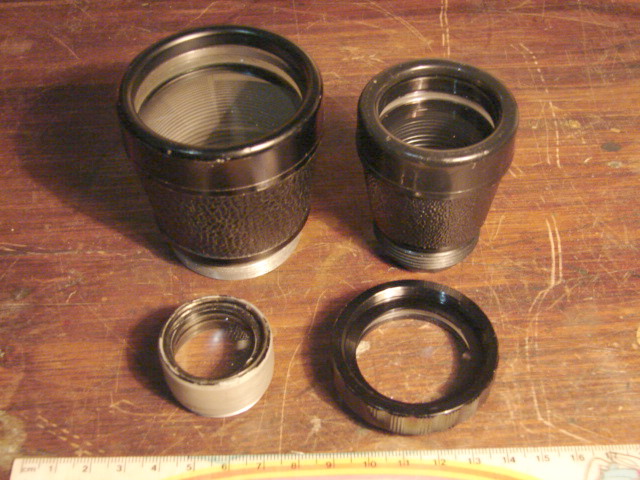

En la foto se ve un reductor focal para telescopio Cassegrain que se enrrosca en la celda trasera del telescopio delante del prisma recto (tiene unos 10cm de distancia focal). De menor a mayor un objetivo Zeiss de 25mm de diámetro y 12cm de distancia focal y japoneses de 40mm/16cm y 50mm/20cm. Los objetivos de los binoculares baratos de 10x25 tiene aproximadamente 10cm de distancia focal.

Toda esta colección de peros es para justificarme de tener las lentes y todavía no haber intentado hacer nada al respecto.

Saludos

[Leonardo]

Hola chicos!

Julio, si vas a observar dejá todo como está. En observación la relación focal no es imperante. La apertura sí.

Por el tema fotos, ahí sí un reductor focal vendría bárbaro para la captura de objetos grandes, considerando que tenés 900mm de focal.

La pregunta:

¿Casero? Se puede.

¿A qué costo? Coma en los bordes. Si la cámara tiene un CCD chico (como una webcam) entonces no tiene problemas de coma (al menos mi reductor focal casero extraído de un binocular 10x25 y la ToUcam). Ahora una cámara de mayor campo sí tendría problemas de coma con estos reductores.

Saludos!!
