Inicios del proyecto

Como parte de un viejo anhelo, mudarme a una zona más rural, compré hace unos años un terreno en la localidad de Capilla del Señor, provincia de Buenos Aires.

Después de la construcción de la vivienda, a la cual me mudé en el invierno del 2024, tardé unos meses en la planificación del observatorio.

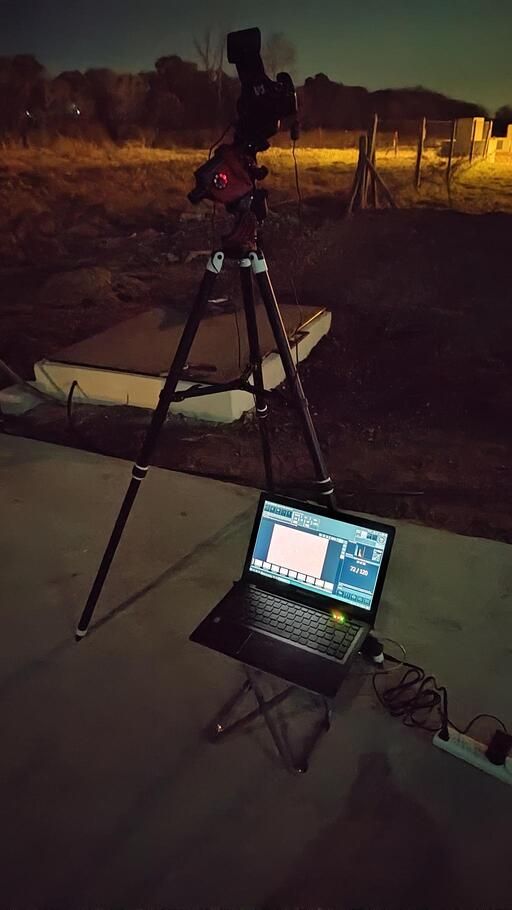

La calidad del cielo es Bortle 5, tipo suburbano, pero tengo un buen horizonte norte con pocas luces de ciudades cercanas. Con ello, las primeras pruebas de astrofotografía, dieron resultados aceptables, teniendo en cuenta estos factores.

Imagen del centro galáctico, la constelación de Sagitario, tomada con la StarAdventurer un teleobjetivo 135mm f5 y la cámara Canon T2i modificada

Es difícil encontrar el equilibrio entre la comodidad del hogar, cercanía a la "civilización" y compatibilizarlo con un cielo oscuro, todo no se puede.

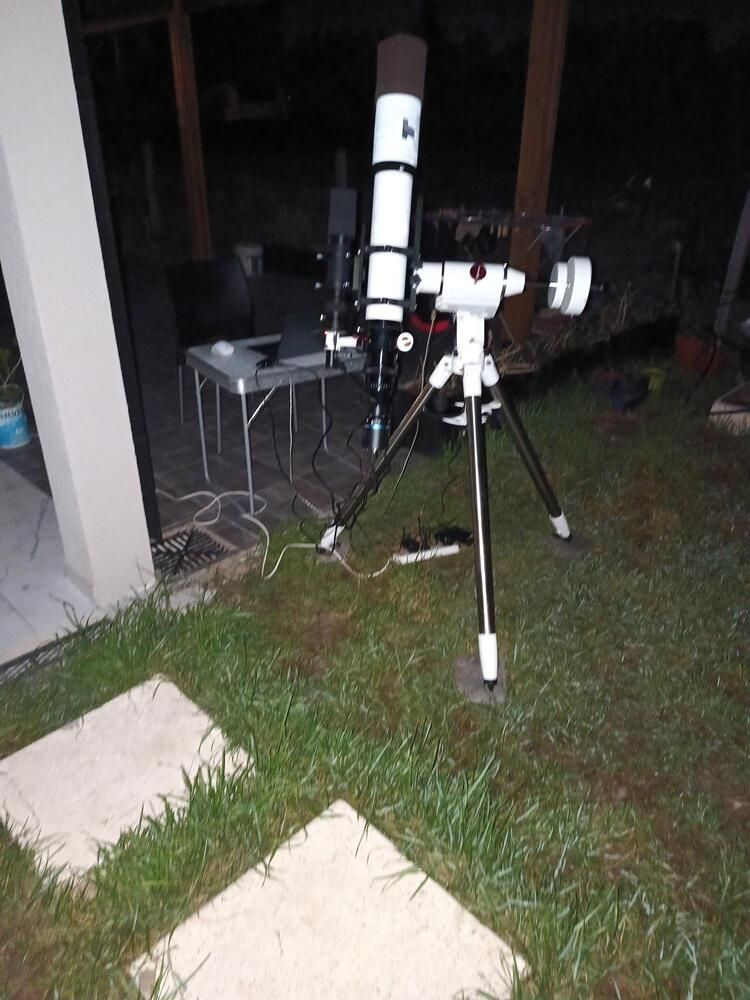

El siguiente paso fue realizar tomas con un telescopio de mayor abertura, como por ejemplo el refractor APO TS 102 F7 con la cámara QHY183c.

En este caso el famoso Casco de Thor, en la constelación de Can Mayor.

Construcción del observatorio.

Para la construcción del observatorio contraté un carpintero de la ciudad de Campana, quien me había realizado algunos trabajos para la casa.

Él ya había hecho algunos cobertizos y depósitos de herramientas, pero en este proyecto se sumaba el requerimiento de tener un techo corredizo. Mis planes consistían en crear un espacio que fuese lugar de guardado de herramientas y elementos varios y también área del observatorio.

El pedestal y soporte para la montura HEQ5.

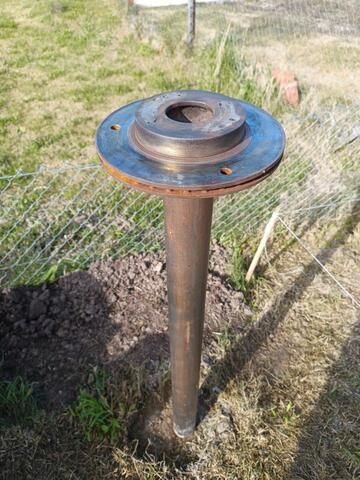

Buscando ejemplos e ideas por internet, tomé un ejemplo visto en un foro de USA. Allí mostraban que los discos de frenos tienen en su mecanizado el agujero interior con un tamaño donde calza perfecto la base de la HEQ5. Son extremadamente robustos y en mi caso, se consiguió de rezago de un taller mecánico amigo.

(El el foro original usaron discos nuevos, pero se consiguen en abundancia usados en perfecto estado para lo que se necesita aquí).

Para el trabajo de herrería, me ayudó mi cuñado (Melchor Riveros, con los créditos que merece), quien consiguió también el caño y realizó la tarea de agujerado, soldadura y preparación de las varillas roscadas de fijación. Quizás se pueda observar que el caño debería haber sido de mayor diámetro, pero de todas formas quedó firme, ya que está enterrado 1,10m en la tierra y amurado con hormigón, con lo cual tiene la robustez y estabilidad suficiente para su tarea. (y probado sin inconvenientes en las fotos).

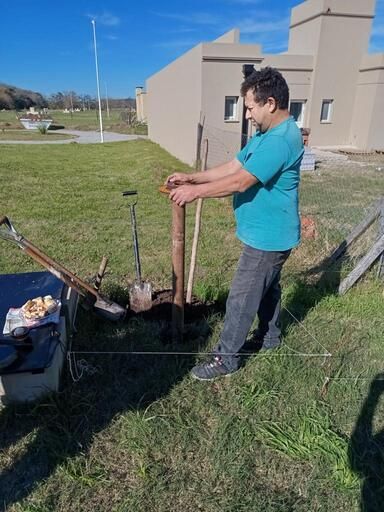

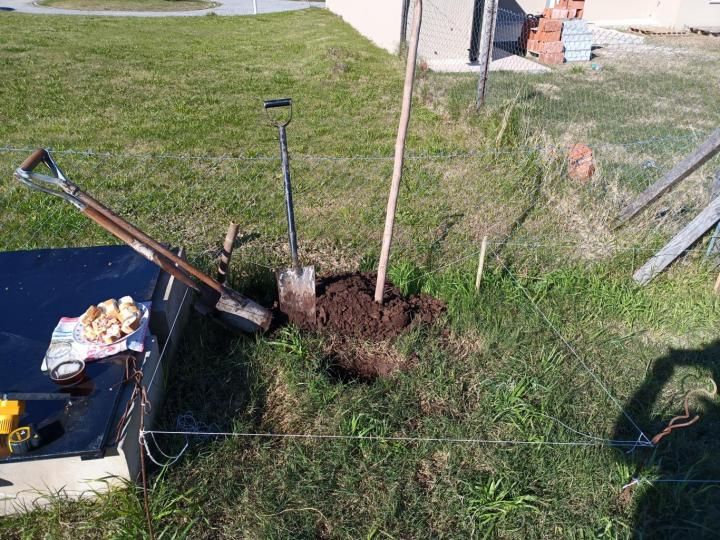

La base del pedestal tiene 1,10m de profundidad en la tierra

Mi cuñado, quien preparó el pedestal y me ayudó en las tareas de instalarlo.

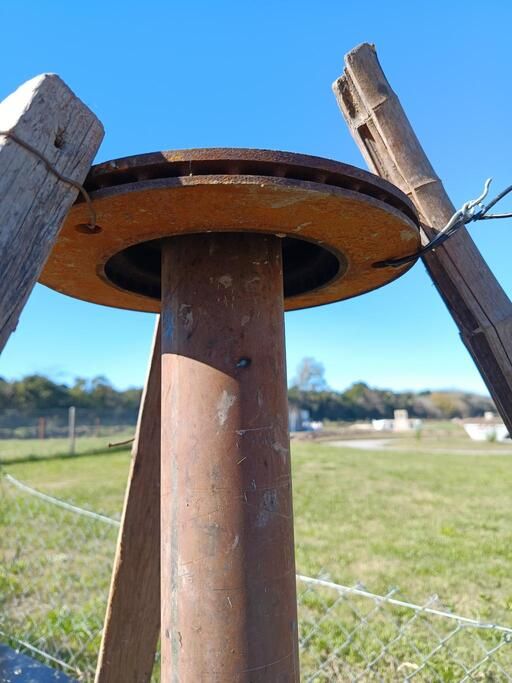

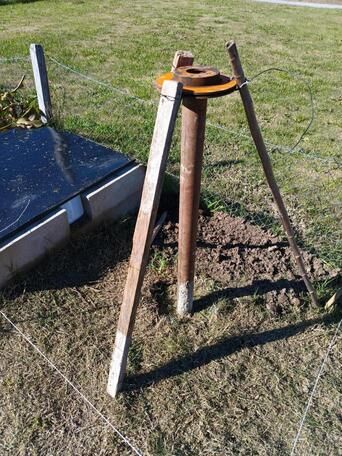

Esperando que el hormigón fragüe.

Todo listo para pintar.

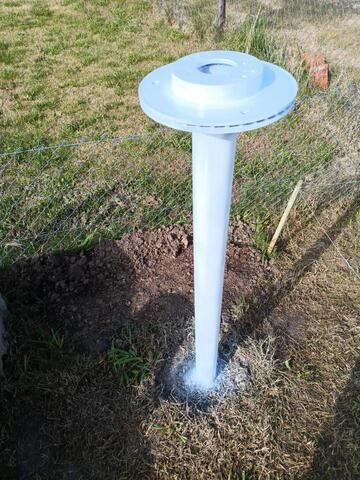

Primera mano de pintura

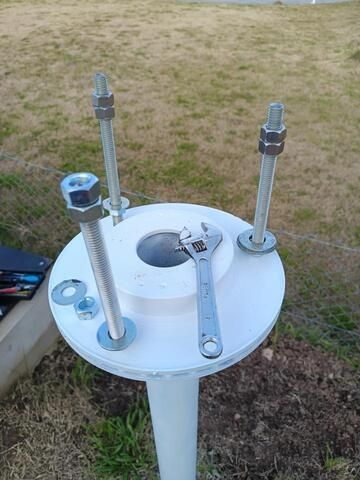

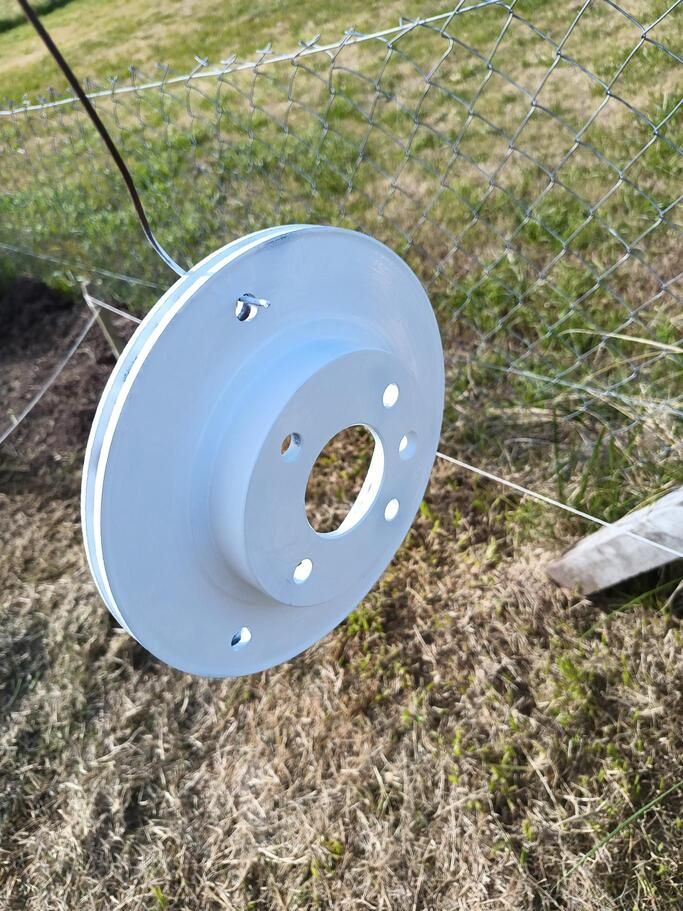

Base de la montura HEQ5.

Etapa de armado.

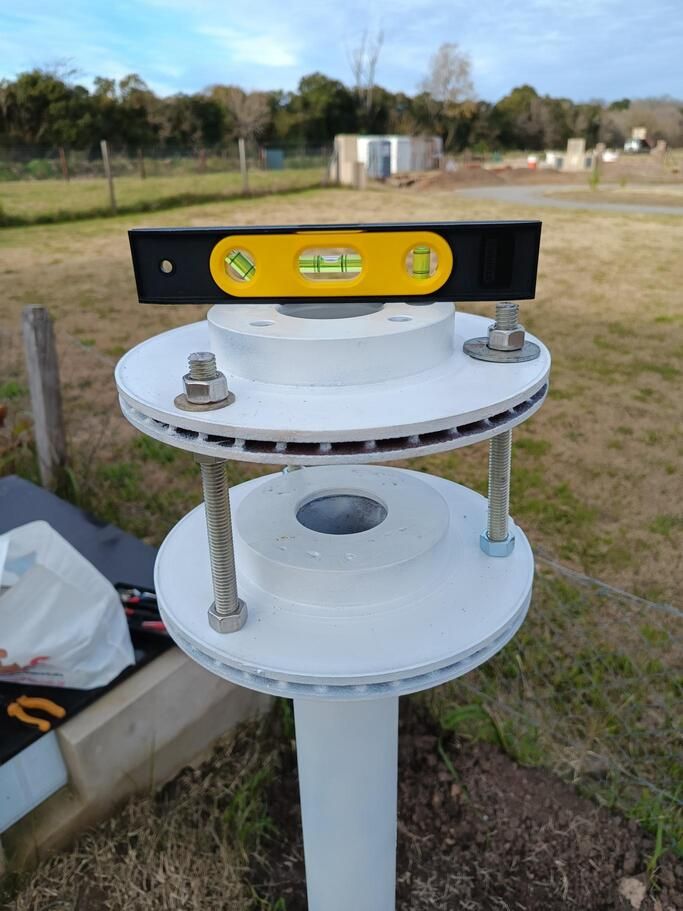

Nivelado de la base.

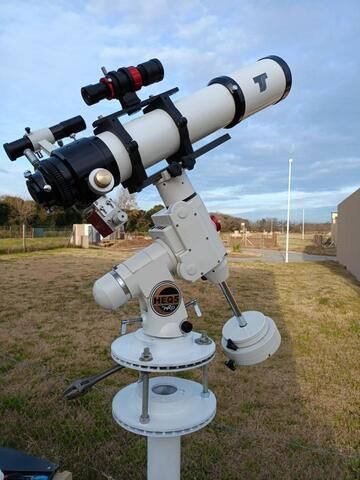

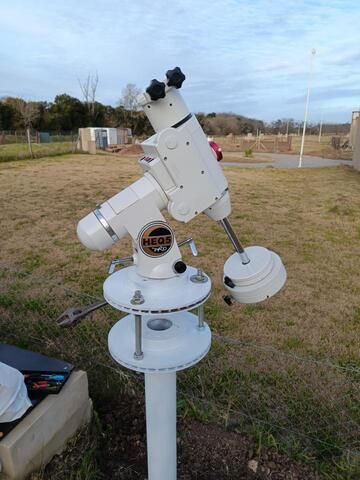

Presentación de la montura.

Las primeras pruebas me confirmaron que el conjunto es suficientemente sólido como para trabajar sin verse afectado por el viento.

Construcción del cobertizo.

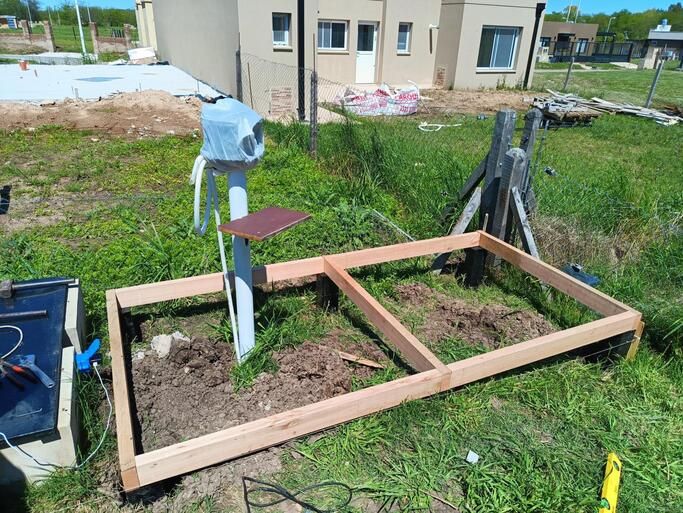

Se comenzó por instalar la base del observatorio, clavando 6 postes de soporte, para toda la estructura.

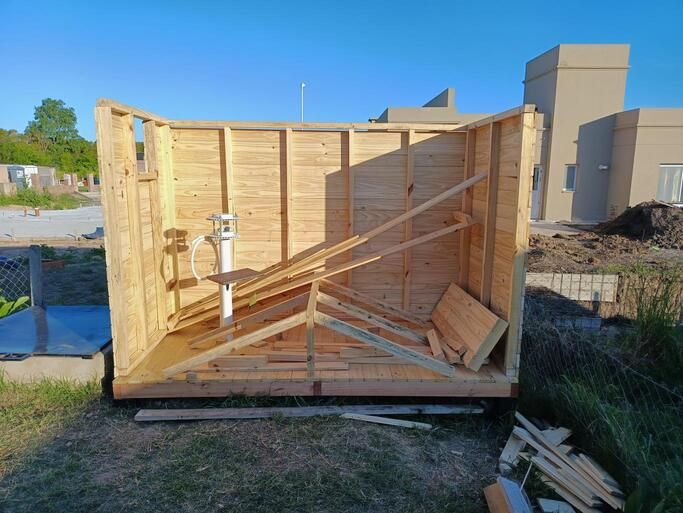

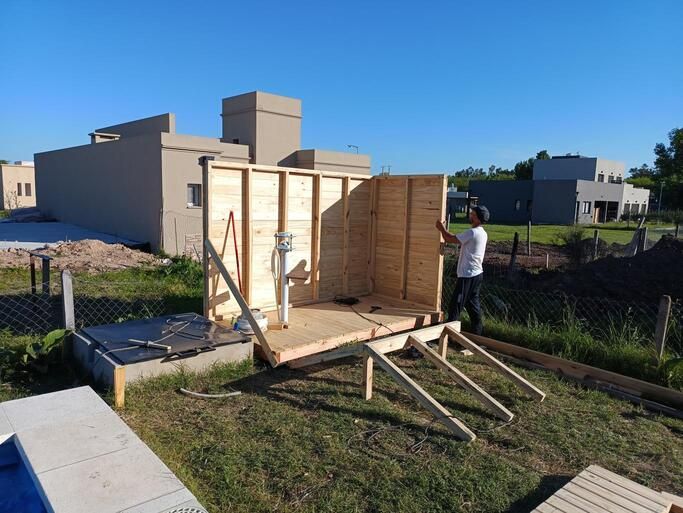

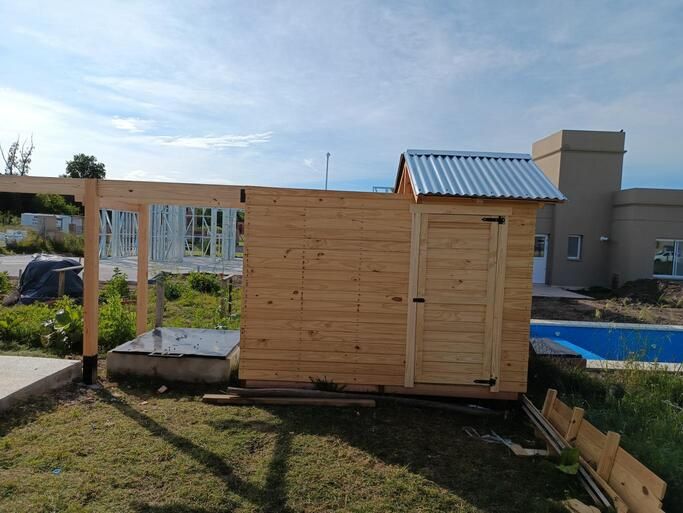

Sobre esta base, se colocó el piso y se empezaron a montar los paneles de paredes.

Una parte del observatorio tiene techo fijo, para poder usarlo de depósito.

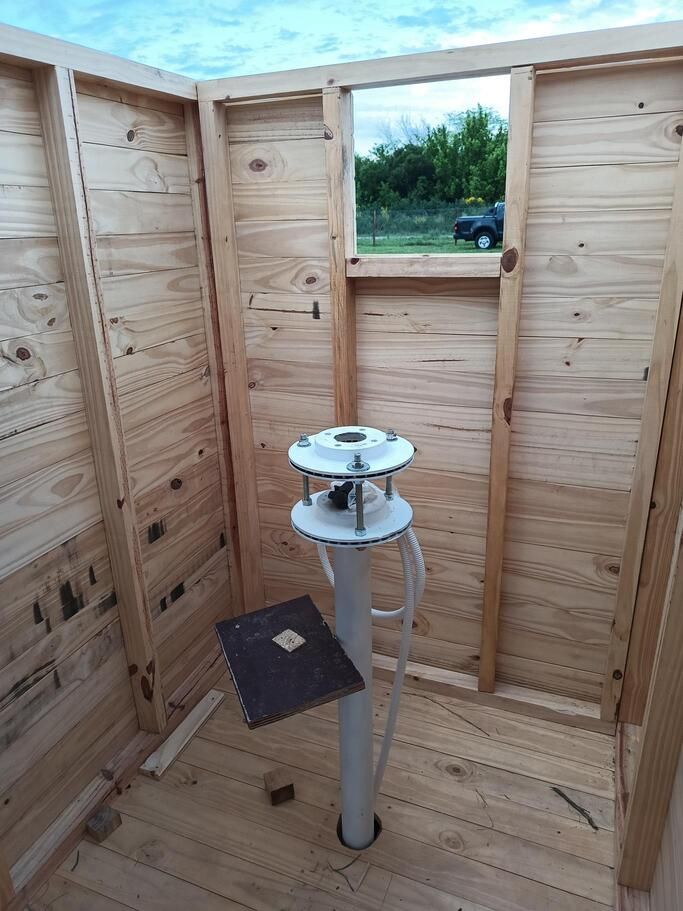

El piso del observatorio no toca el pedestal, de modo de no transferir vibraciones cuando se camina en él.

El caño corrugado proviene desde una habitación de la casa, de modo de extender un cable UTP para conectar la computadora del observatorio con un escritorio remoto y administrar la sesión de astrofotografía desde la comodidad de la casa, sobre todo en los inviernos.

Techo corredizo.

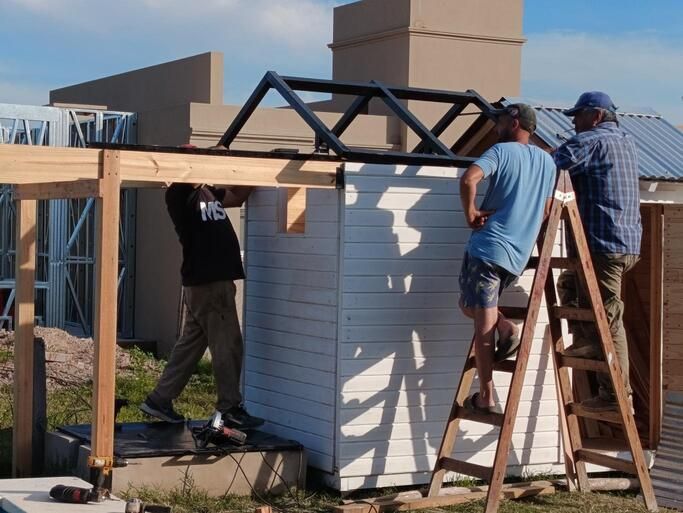

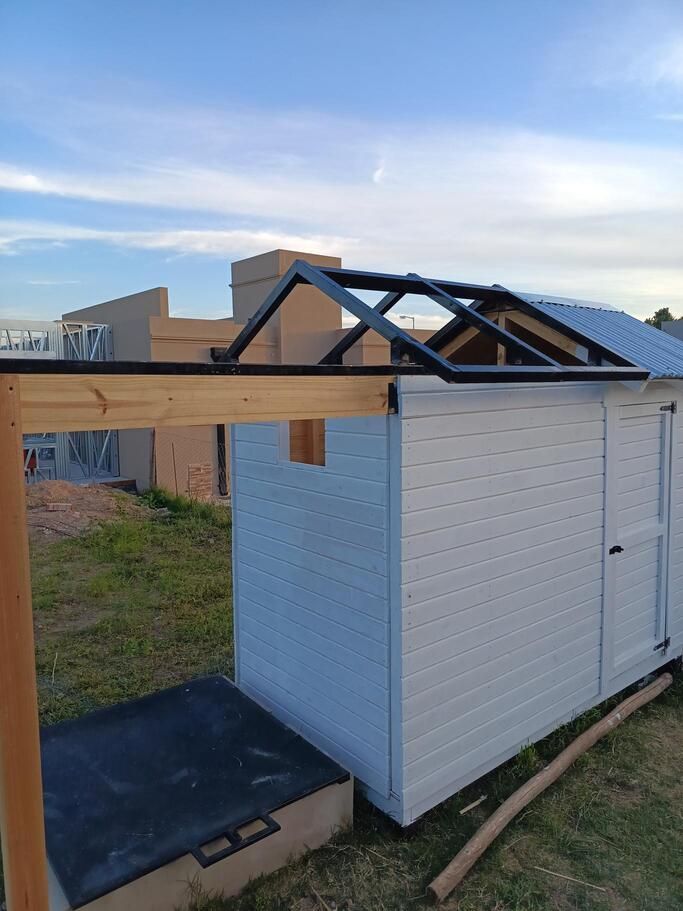

Para el techo corredizo se diseñó una estructura metálica ya que presentaba mejor robustez para resistir las tormentas.

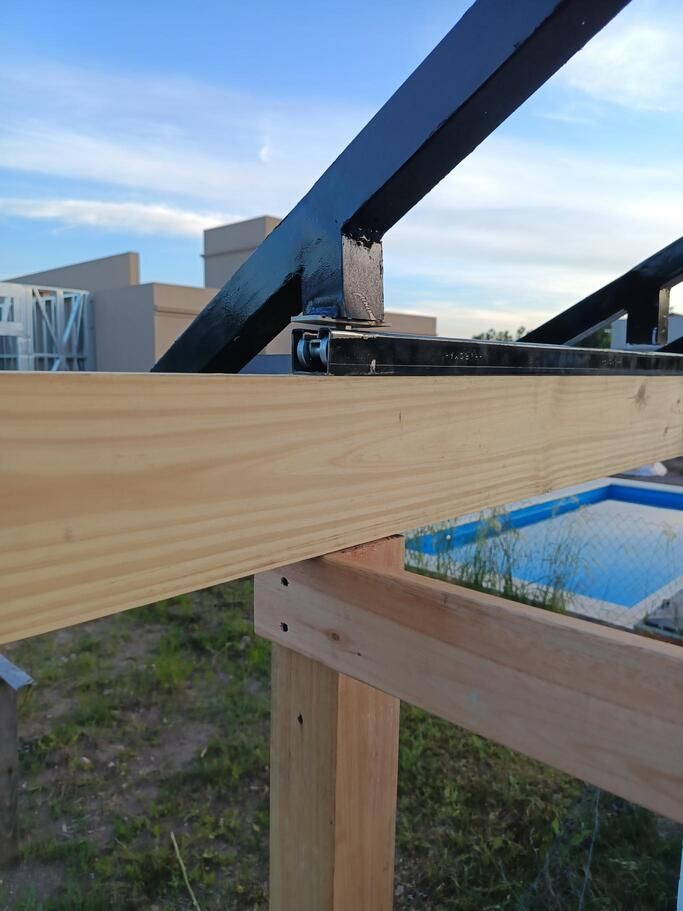

El techo corredizo corre sobre rodamientos de rulemanes por dos guías en forma de U, aunque la misma no es abierta en su parte superior, con lo cual dichos rodamientos no pueden salirse de la misma.

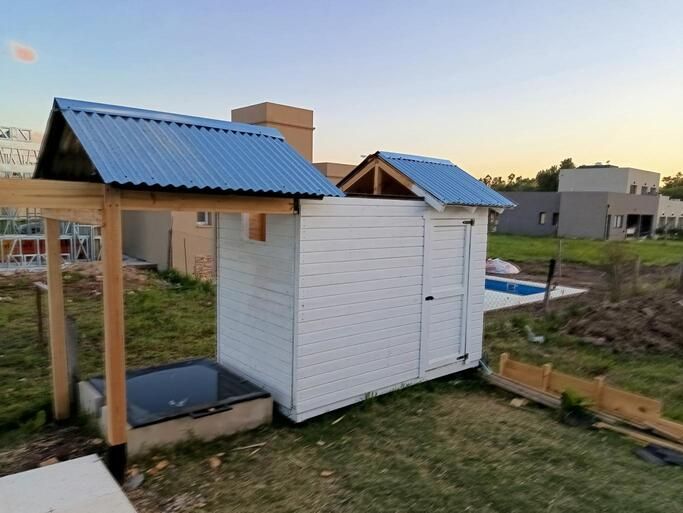

El conjunto casi terminado, probando la apertura del techo.

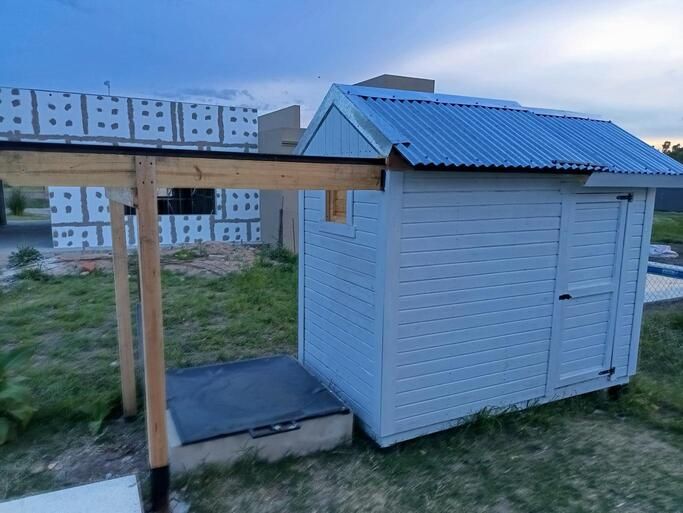

Terminación final del observatorio, probado después de una tormenta, El techo corredizo superpone 4 ondas de chapa sobre el techo fijo para evitar el ingreso de agua por el viento.

Conclusiones

Obviamente, estas primeras semanas el tiempo ha estado mayormente nublado por aquí, lo cual tiene la lógica habitual a la que estamos acostumbrados en la afición a la astronomía.

La ventaja fundamental del observatorio es poder dejar el equipo permanentemente armado, sin pérdida de tiempos, ni la necesidad de realizar la alineación polar cada vez que se desea utilizarlo.

Asi, cada noche que se presenta despejada, simplemente es abrir el techo, conectar los equipos y en minutos se puede estar apuntando al objetivo.

Por otra parte, los que ya tenemos varios años encima, no toleramos tan bien las noches heladas del invierno. Por esa razón es fundamental estar en un ambiente agradable dentro de casa, mientras controlamos la sesión de astrofotografía remotamente.

Respecto del costo en mi caso el impacto mayor fue la contratación de la carpintería y la herrería del techo, cosas que no tengo ni la experiencia, ni las herramientas ni los recursos para realizarlas. Eso representó el 90% del costo total.

El pedestal fue realizado con materiales recuperados y la asistencia de mi cuñado,quien los trabajó eficientemente en su taller, de modo que el costo del mismo es mínimo.

Respecto de la proyecciones a futuro es probable que termine armando un equipo con una cámara monocromática y rueda de filtros. Hasta el momento siempre utilicé cámaras color porque mis salidas fotográficas eran esporádicas. Con este observatorio puedo planificar sesiones de foto de varias noches muy fácilmente, con lo cual se abre un nuevo espectro de posibilidades que hay que explorar, practicar y aprender.

Editado 29 de Noviembre del 202529 Nov por eduvalopez
Eliminar una imagen demás.

Tremendo!!! Muchas gracias por compartir los pasos para hacerlo! Yo estoy en el mismo camino. Te podré hacer un par de preguntas?
1. Tenes idea de a partir de cuantos grados de altura sobre el horizonte podes empezar a tirar? Calculo a partir de 30° no?

2. Como vas a manejar el tema de la humedad y el calor?

Felicitaciones por el proyecto y me diste varias ideas, mas que nada con los rulemanes del techo para ir anotando para el mio.

Saludos!

Muy bueno, felicitaciones por llevar adelante tan lindo proyecto (el sueño de muchos) si los años te hacen dudar en sacar equipos en noches frías, esta opción permite lograr muchas mas noches de captura y sobre todo tener el equipo siempre alineado. Que lo disfrutes.

hace 1 hora, Lean dijo:

Hola, gracias!

Tremendo!!! Muchas gracias por compartir los pasos para hacerlo! Yo estoy en el mismo camino. Te podré hacer un par de preguntas?
1. Tenes idea de a partir de cuantos grados de altura sobre el horizonte podes empezar a tirar? Calculo a partir de 30° no?

Exactamente. La noche del jueves le tiré 3 hs de exposición a NGC 1851 (cúmulo globular en Columba) y a las 21hs estaba a unos 36º de elevación. Obviamente en esos momentos no hay el mejor seeing, va mejorando a medida que asciende.
Pero podes tener en cuenta que el cúmulo llegaba al meridiano a las 01:40, con lo cual había tiempo suficiente para acumular horas.

2. Como vas a manejar el tema de la humedad y el calor?

Primero que nada, va a estar pintado con colores claros, ademas quiero revestirlo internamente con aislante de polietileno y aluminio, tanto en el techo como en las paredes.

Respecto de la humedad, está bastante ventilado, no noté (por ahora) que se acumule humedad dentro, o que condense en la chapa del techo.
Por ahora no tomé dimensión del tema porque no se me presentó ese problema.

Felicitaciones por el proyecto y me diste varias ideas, mas que nada con los rulemanes del techo para ir anotando para el mio.
Esa fue sugerencia de los herreros que armaron el techo, y tenìan razón. Le da mucha rigidez e impide que el viento lo mueva.

hace 1 hora, Lean dijo:

Saludos!

Felicitaciones Edu!!! Espectacular, está quedando genial.

Excelente proyecto, que bueno que està, esperemos que te de buenos resultados!!!!!

Es una réplica de la torre se Seattle!!!

Espectacular el proyecto, a más de uno se nos habrá pasado por la cabeza.

Pero de ahí a llevarlo a cabo hay un buen trecho.

Muy muy bueno! Saludos y que lo disfrutes muchísimo!

Gracias por compartir.

Excelente !!!

Que alegría me ha dado ver este proyecto.

Muchas Gracias por compartirlo.

Saludos

Gabriel

Muy buen trabajo, buenas ideas para tomar si se quiere armar uno su propio observatorio, felicitaciones y gracias por compartir!!

Saludos

Tremendooo, es mi sueño (y el de muchos): Irme a vivir a un bortle 5 para abajo, y construir un observatorio como el tuyo. Felicitaciones!!

Estupendo ese observatorio, tengo pensado hacer algo similar arriba del techo de mi casa algun dia con esos perfiles en forma de C (ya tengo los carritos que corren internamente). Tengo las placas de madera para armar un habitaculo de 2.5 x 2.5 metros cubicos guardadas hace hace unos años. Tengo que ponerme algun dia, comprar la pintura y ponerme a diseñarlo, el problema que tengo es el acceso...no tengo por dondehacer una escalera salvo que tire abajo el parrillero jaja, eso es lo que me retrasa.

hace 11 horas, astronico dijo:

salvo que tire abajo el parrillero jaja, eso es lo que me retrasa.

Sí, eso también me quitaría el sueño....

Pero siempre se puede construir la parrilla en otra parte, no es algo que un poco de ingenio no pueda solucionarlo.

Saludos

Editado 3 de Diciembre del 20253 Dic por Lucho2000
