Rotador ASCOM DIY

[patricio_r]

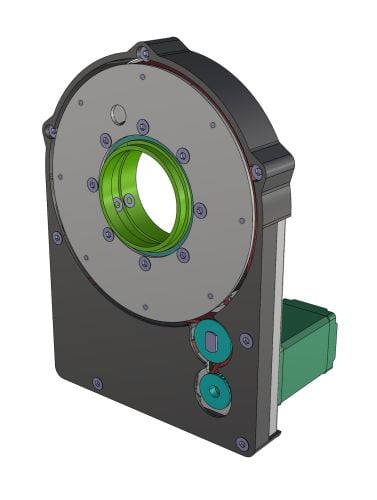

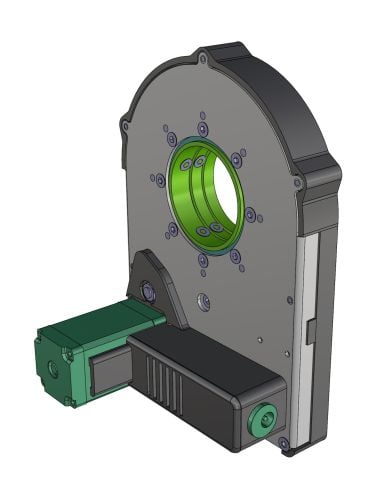

Estimados, este es el resultado final de mi proyecto para fabricar un rotador compatible con NINA, el diseño mecanico es 100% mio y el software esta basado en el proyecto https://github.com/stroblhofwarte/ASCOM.Stroblhofwarte.Rotator del cual termine re escribiendo el 80% tanto del firmware del arduino, como de la interfaz ASCOM para NINA.





El rotador esta basado en Arduino controlando un motor paso a paso NEMA 11 con un driver tipo pololu DRV8825 y tiene implementado un interruptor hall para registrar la posicion de inicio consistentemente.



Tiene conexiones M42 y menos de 20mm de ancho, la idea era hacerlo en M48 pero no consegui el ruleman adecuado a un precio razonable.

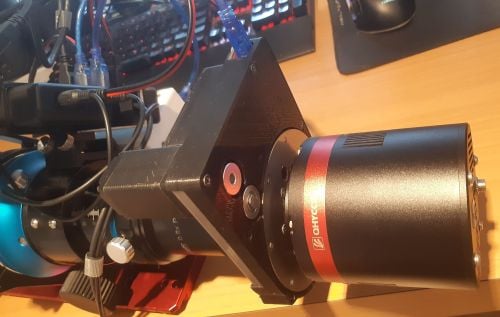

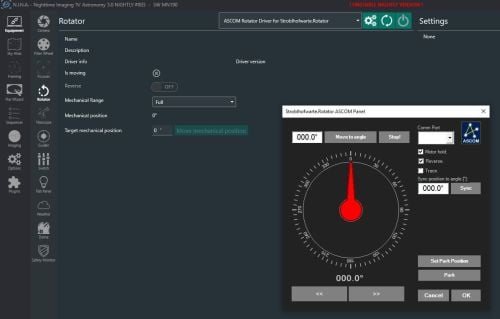

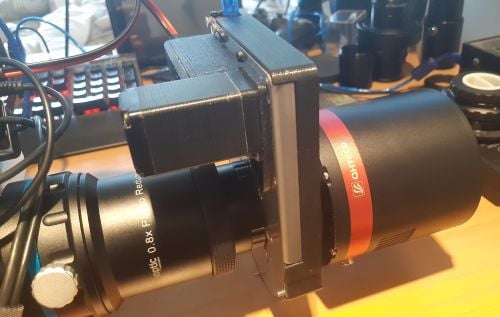

Ya lo pude probar en NINA y es super efectivo para el encuadre de las imagenes, sobre todo con sensores rectangulares.



Saludos

Patricio

Editado 27 de Enero del 2023 por patricio_r

[Lucash]

Simplemente genial!!!! Felicitaciones la verdad me saco el sombrero excelente trabajo....

[Hal9000]

Impresionante.

Serviria tambien para rotar la camara en tiempo real, para la captura con monturas azimutales?.



Saludos.

[Fgomezm]

hace 48 minutos, Hal9000 dijo:

Impresionante.

Serviria tambien para rotar la camara en tiempo real, para la captura con monturas azimutales?.



Saludos.

Yo creo que no porque ni Nina ni MaximDl tiene implementada esa función. Solamente hace saltos discretos en el posicionamiento mecánico.

[patricio_r]

hace 52 minutos, Hal9000 dijo:

Serviria tambien para rotar la camara en tiempo real, para la captura con monturas azimutales?.



Mecanicamente calculo que si, pero la logica habria que incorporarla al firmware calculo.
