El uso de los Flat Frames - Ejemplos con NGC 6164


sergio

Publicaciones recomendadas

Estimados

Mucho se habló del tema de los flats frames y hace tiempo que quería postear un ejemplo del efecto que corrigen

Se adjunta una foto de un solo frame de NGC 6164. Está un poco levantada con curvas y niveles para ver las imperfecciones del circuito óptico como así también partículas de polvo en el cristal del CCD (las más pequeñas) y en el reductor focal y filtros las más grandes.

El segundo cuadro son 60 tomas apiladas de unos 10 segundos cada una que permiten tomar un nivel de intensidad entre 1/3 l mitad del rango dinámico de la cámara. En este caso según el NASA Fit Liberador la Media esta en 15286 adu siendo el rango dinámico 65.536 adu (2^16). Entiéndase como adu (Analog to Digital Unit) la medida del brillo del píxel

Acá se pueden ver dos cosas. El defecto del reductor focal (típico en SCT) y la desalineada posición de la cámara.

El tercer cuadro es el canal ya calibrado y apilado. Noten que el background está uniformemente iluminado y las partículas de polvo e imperfecciones ópticas han desaparecido. No así por supuesto el defecto en las estrellas

En fin un simple ejemplo de la utilidad de los Flats Frames. Muy importantes a la hora de hacer fotografía por proyección de ocular también ya que el ocular no presenta al lente de la cámara una superficie plana

Saludos y todas las dudas que tengan las pueden plantear

LeoX86 que entiende bastante del tema.

Abrazos

Sergio

5776b4423ab1b_ngc6164r001.jpg.5c4b20547d

5776b4423e200_MasterFlat60.jpg.1992f5b2d

5776b44240c6c_NGC6164HA.jpg.eef12ab0fad6

  • Like 1
Enlace al comentario
Compartir en otros sitios web

Muy pero muy bien Sergio! Gracias por subir este ejemplo de Flats.

En algún momento haré un tutorial de apilado de fotos y obligatoriamente voy a tener que poner cómo restar los Flats, pero evidentemente tu explicación deja en claro qué hacen.

Estos días estoy haciendo los deberes con el procesamiento jeje, al final con el tiempo uno se da cuenta que no sabe nada :lol: , pero bueh, esto es asi...

Abrazos.

PD: El tema va como posteo fijo ahora :wink:

Enlace al comentario
Compartir en otros sitios web

Hola Leo

Lo que decis es cierto. Cuando uno mas se mete, mas se da cuenta q sabe muy poco.

Tampoco hay que desesperarse. El otro aficionado que esta en el tema es Carlos.

Carlos en un capo total y sabe un paquete de la parte optica. Esta utilizando flats y sabe como armar las cajas de luz.

En mi caso puse una servilleta blanca / cremita y de lejos le apunte con una lampara.

Hay muchas cosas para remarcar en un eventual tutorial... Yo solo quise mostrar un ejemplo de como funciona el calibrado de flats.

Por otro lado el flat sirve para medir el desajuste del tren optico y cuan plana es la optica (particularmente en el caso de refractores). En el caso de los sct donde se usan reductores o compresores focales es critico el uso de flats

Este post esta relacionado con el de m55. El flat muestra claramente como esta desalineado el campo y los circulos de las particulas de polvo tambien muestran la descolimacion. no es de espejo sino de la camara y la posicion del compresor 0.63. Eso se traduce a la falta de definicion en las estrellas al momento de hacer foco.

Baxter. El flat es independiente que se haga en raw o jpeg. Si tiene que tener el mismo tamanio que la foto a calibrar y la camara no se tiene que mover, sino las particulas de polvo y el vineteado se promedia en areas diferentes y la foto queda peor.

Images plus puede calibrar lights en fit jpeg con flats en tiff o cualquier combinacion que se te ocurra. Eso si: el tamanio de los cuadros tiene que ser el mismo. Para darks y bias si te diria que hay que usar el mismo formato. Para flats no.

Saludos

Sergio

Enlace al comentario
Compartir en otros sitios web

Asi es Marcos

EP es una comunidad muy abierta, donde se comparten experiencias.

De haber existido unos años antes le hubiese podido sacar el jugo. Cuando arranque con esto no habia nada de data. Y si la habia estaba bien "guardadita".

Cosa de no creer...

Abrazos

Sergio

Enlace al comentario
Compartir en otros sitios web

Sergio, muy ilustrativa tu presentacion del uso de flats. Me permito hacerte un par de preguntas:

1. Como determinas el tiempo de exposicion para tomar el flat?

2. El enfoque es en infinito verdad?

Muchas gracias,

Aldo

Enlace al comentario
Compartir en otros sitios web

amottino!!! yo se responder eso!!! :D

1: la velocidad tiene que ser la necesaria para que salga iluminada la foto pero no quemada! tenes que buscar vos un termino medio.

2: a mí me pasa que cuando saco fotos y tengo la cámara acoplada y muevo la ruedita del enfoque veo en el mismo lugar y con la misma formas las manchas en la pantalla de mi cámara! así que supongo que no es necesario que sea con el enfoque en infinito.

por fin pude responder algo! :D

Enlace al comentario
Compartir en otros sitios web

Hola Amotino

Ratifico lo que dicen los chicos

La velocidad es la que te va a a dar un adu entre 1/3 y 1/2 del rango dinámico del chip que estés usando

Si es 8 bits (jpg o webcams) el rango dinámico es 256 (2^8). El adu promedio del flat debe andar entre 85 y 128

Si es 12 bits (raw de canon por ejemplo) el rango dinámico es 4096 (2^12). El adu promedio del flat debe andar entre 1365 y 2048

Si es 16 bits (fit de CCD por ejemplo) el rango dinámico es 65.536 (2^16). El adu promedio del flat debe andar entre 21845 y 32768

Recordemos que el adu (analog to digital unit) es en palabras comunes los valores de intensidad lumínica que puede tomar un pixel. En el caso de un jpg 0 negro y 256 blanco.

Para medir el adu hay que usar Maxim AstroArt o Images Plus. (calculo que Pix Insighth e IRIS también. Uno pone el cursor en la imagen y al pie estos programas te informan los valores. Photoshop no lo mide pero si el NASA FITS liberator que funciona como plug in en PS. (es el que uso para esto)

Ahora bien la velocidad del disparo es un factor que hay que "manejar" para que te de un adu entre los valores mencionados dependiendo del chip. Pero siempre entre 1/3 y 1/2 del máximo valor de adu.

El otro factor a manejar es la intensidad de la luz de la caja de luz que armes. A mayor intensidad de luz obviamente menor el tiempo de exposición

Con estos dos valores velocidad y intensidad de luz regulas para llegar al 1/3 - 2/3 del valor maximo de saturación (256, 4096, 65.536)

Lo que dice Solrac es correctísimo

Debés dejar el foco más o menos donde lo trabajaste al tomar el light. Si desenfocás o lo movés demasiado el tamaño de las motas de polvo y el viñeteado varía y la foto que queda peor.

Hacer un flat es interesante incluso para ver cuan perfecto o no es el diseño optico o cuan desalineado están los adaptadores y la cámara que uno pone. En mi caso el defecto principalmente pasa por ahi. Las piezas que se ajustan con un tornillo (tipo portaoculares) generlamente ponen torcido el chip. Yo trato de usar todo con rosca.

Hay equipos como los TMB, AstroPhysics o el Televue NP 101 (nagler petzval) cuyas opticas están tan bien hechas que no necesitian flats con chips grandes, siempre y cuando el CCD este limpio. Otros que tampoco lo necesitan pero llevan un field flatterner o aplanador de campo. La linea Takahashi por ejemplo en sus dobletes 60, 90 y 102 f8 viñetean en forma infernal y necesitan si o si aplanadores que se venden exclusivamente para estos equipos,

Bueno no quiero aburrirlos más con esto pero si es un tema que da para que leo arme un tutorial.

Saludos

Sergio

Enlace al comentario
Compartir en otros sitios web

Una cosa que no lei, espero no habermelo pasado por alto, es el hecho que los flats deben tomarse SIN MOVER la camara, ya que cualquier variacion en la posicion de la camara va a hacer que la resta del flat sea inexacta, ensuciando una zona limpia de la foto y restandole la suciedad a una parte que no la tiene.

Redondeando, el FLAT debe tomarse sin mover la camara.

Saludos y buenos cielos!

  • Like 1

iOptron CEM26EC
Askar ACL200
QHY600M, QHY183M, QHY5III462C

Garin - Buenos Aires - Argentina

Duoptic - Espacio Profundo
Mi Galeria de Fotos

Enlace al comentario
Compartir en otros sitios web

Hola chicos....

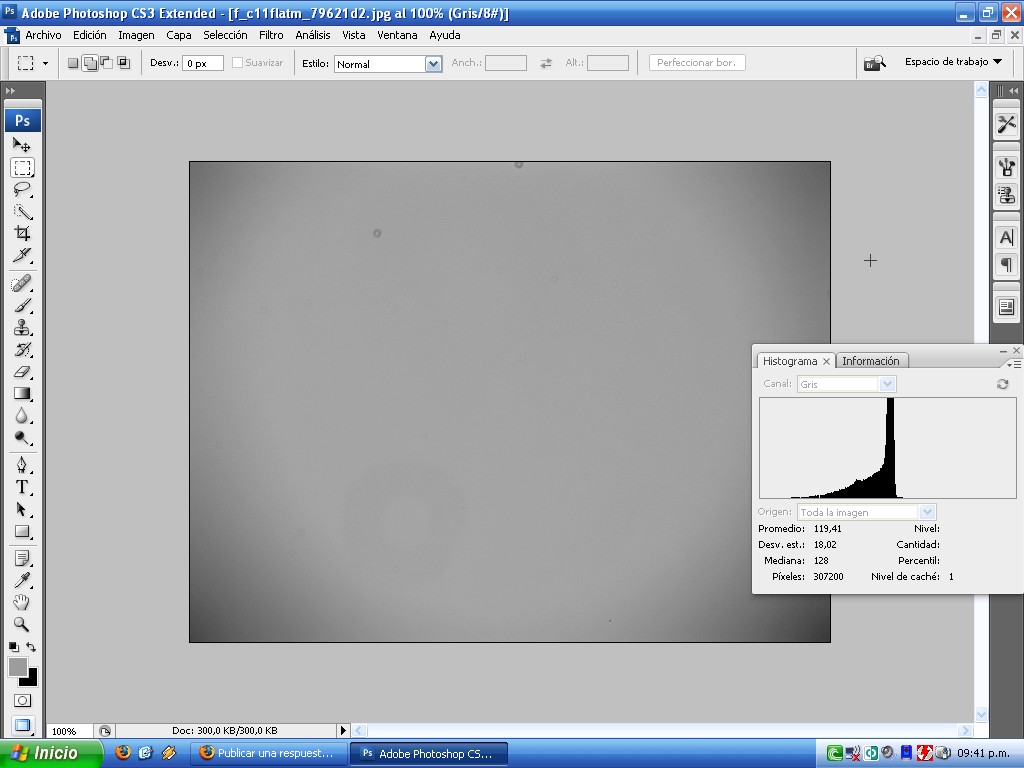

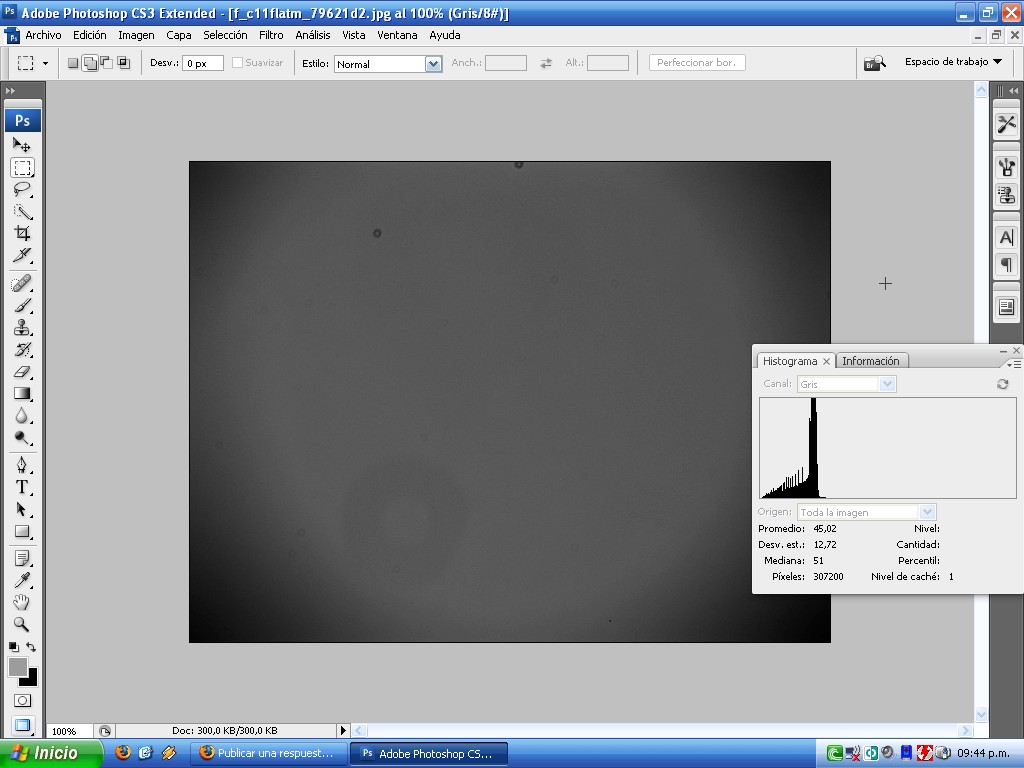

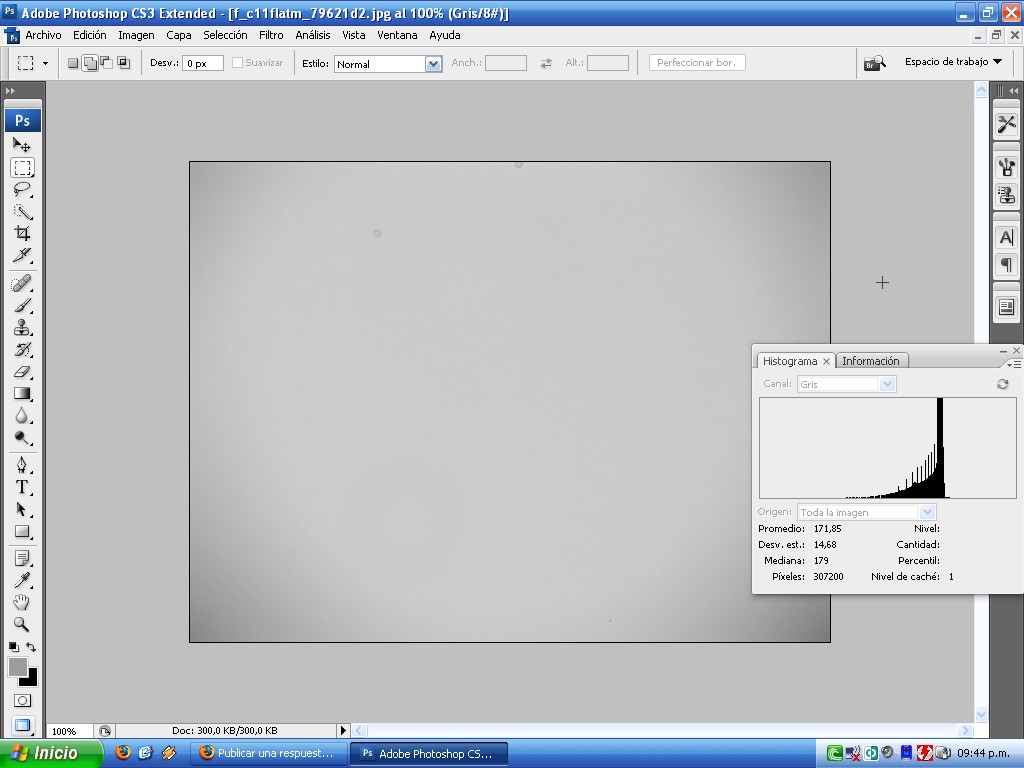

Aldo, para el tiempo de exposicion, con las Canon, (yo uso 350D), lo mejor es ponerla en "AV", de esa manera la camara calcula el promedio de tiempo de obturacion, para la luz q' esta recibiendo, independientamente de como sea la fuente, y como dicen todos, sin moverla de la posicion, foco, etc, de como sacaste los Ligth frames, caso contrario, cuando dividis, en ves de mejorar empeora.....

Salu

Carlos

Enlace al comentario
Compartir en otros sitios web

hola a todos! bueno, mi consulta es si este flat está bien, lo saqué yo apuntando al cielo. tiene que ser así o contra una pared blanca o con una luz de frente, la luminosidad está bien?? y que les parece, tiene muchas manchas el flat o no?

5776b442647be_Imagen315.jpg.8e066cfc99c8

Enlace al comentario
Compartir en otros sitios web

Muchas gracias Sergio, Carlos, Daniel, Ricardo!!

Las instrucciones basicas estan muy claras y el aporte es enorme, sobre todo para las pruebas futuras que espero poder hacer cuando tenga una montura respetable para hacer cielo profundo.

Sergio, respecto de los numeros guia te agradezco mucho la informacion... esta muy claro que debo embocar ese rango de 1/3 a 2/3 del maximo, con preferencia a quedar en el medio.

Creo que podre hacer algunas pruebas con una camara similar a la de Carlos, asi que la sugerencia de usar el modo AV sera tenida en cuenta.

Lo del foco esta clarisimo. Debe respetarse el de los lights.

Lo que mencionan Ricardo y Sergio sobre respetar la posicion de la camara tal como se saco el light no es una cuestion menor, ya que siempre habra algo de descentrado respecto del sensor. Por ej, los ajustes con tornillo como dice Sergio simpre aprietan sobre un lateral. Dependiendo del juego esto puede ser muy significativo. Los ajustes llamados "compression rings" son geniales en ese sentido, ya que aprietan bastante parejo funcionando como abrazadera y mantienen el centrado bastante bien. Tengo experiencia en eso, ya que el Stellarvue tiene ese sistema. Una forma alternativa de mejorar esa cuestion es disminuir el juego al maximo con un suplemento, por ej hecho con una lamina metalica enrollada sobre la parte macho hasta lograr el espesor necesario. Parece un detalle menor, pero insisto, en algunos casos el suplemento hace una gran diferencia en el enfoque parejo en los cuatro angulos (extremos) de la foto.

En definitiva este aspecto da por tierra con la idea de usar un mismo flat en diferentes sesiones no?

Un abrazo, y nuevamente gracias.

Aldo

Enlace al comentario
Compartir en otros sitios web
