Dudas uso EQ2


skytrooperBA

recommended_posts

skytrooperBA

Hola
Recientemente adquirimos un Sky Watcher 130/650 con EQ2.
Estamos muy complacidos. Nos sacamos las ganas de un telescopio que venimos arrastrando desde chicos. Ya pudimos observar e identificar varios elementos del cielo. Nos gustaría agarrarle la mano a la montura. Tiene un par de tornillos que nos sabemos para qué son ni los encontramos en el manual ni en ningún otro lado:



724111787_WhatsAppImage2021-01-19at16_21_21.thumb.jpeg.4c4c01054f4a001ce3dd4d37d3a2e532.jpeg

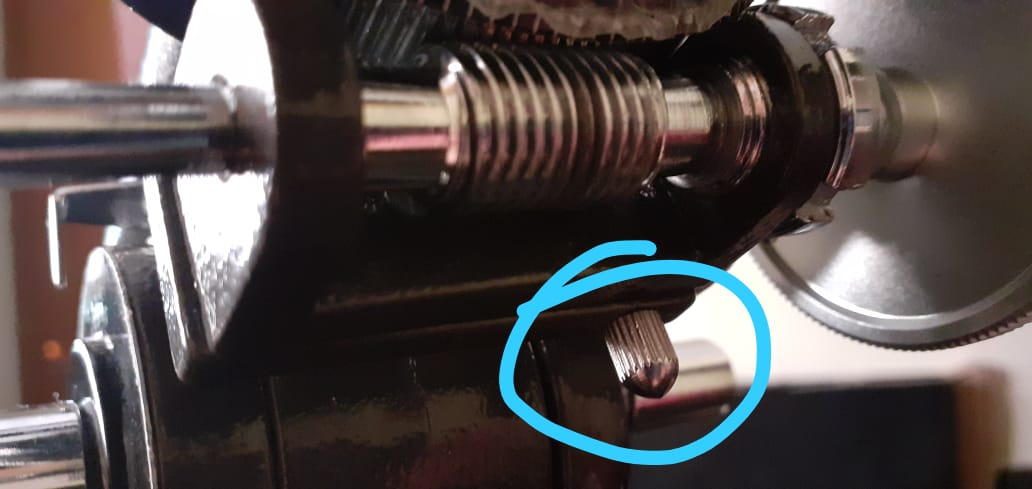

Ese es uno

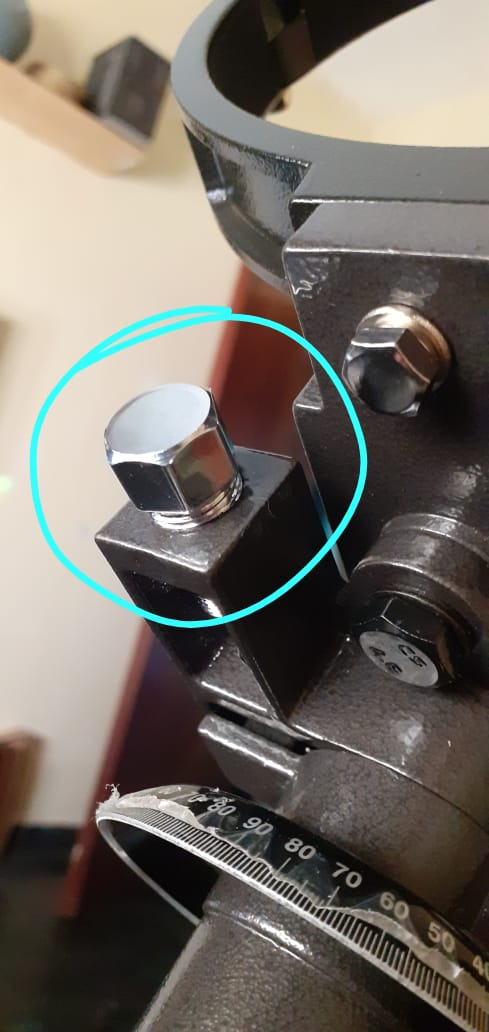

Y ese otro. Más grande. Se gira muy fácil a mano y no parece tener tope... ? (está opuesto al encastre de la tripa de declinación)




1630958023_WhatsAppImage2021-01-19at16_22_19.thumb.jpeg.dd030734eb0f2c37054920041fd689a3.jpeg


Otra duda es con los anillos graduados.
Saben cuál hay que usar de AR? el de arriba o el de abajo para hemisferio sur?

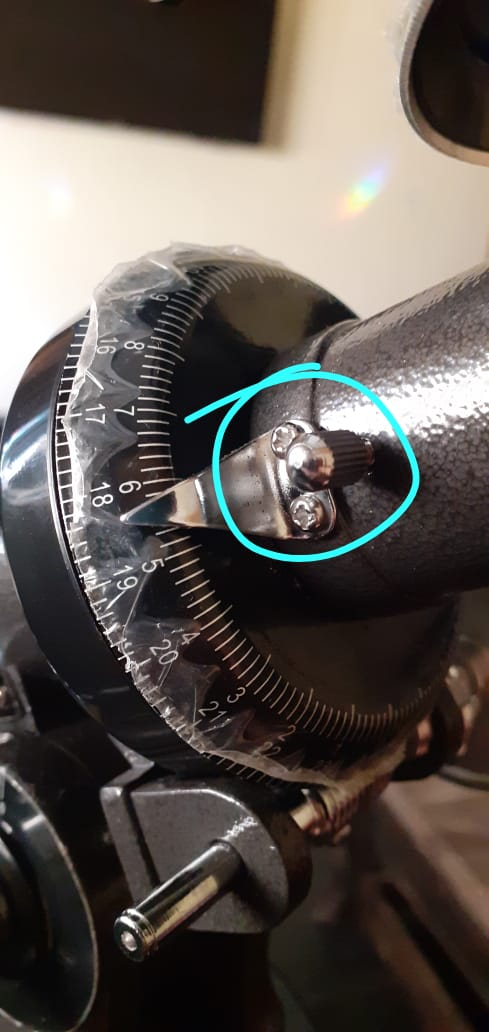

Otra duda. Notamos de el anillo de declinación queda fijo, mientras que el de AR se puede liberar con el siguiente tornillo:



44858823_WhatsAppImage2021-01-19at16_21_43.thumb.jpeg.c1dc4571cacfde3364706f8f7ea3162f.jpeg



Se puede liberar para hacer coincidir con las coordenas de determinado astro, PEEERO... si está liberado queda flojo y se gira al girar el telescopio. Y si está ajustado giran juntos anillo y puntero indicador, haciendo inútil la referencia. (ej. si libero, marco 5 hs 00 en el dial y trabo, gira todo junto indicando siempre 5 hs 00 .... )
¿?

Gracias!!!





link_to_post
share_externally

La AR está en horas para que sirva para calcular a que hora estará en tránsito un objeto, o sea que funciona como una especie de reloj. Los objetos celestes van girando desde el este hacia el oeste, y si en un momento dado está en tránsito un objeto con AR de 5h, cuando pasen 2h de tiempo real, estará en tránsito un objeto con AR de 7h. Esto significa que los objetos que están al Este siempre tienen AR mas alta. Con esto podés deducir qué parte del anillo de AR es la correcta para el hemisferio sur.



Igualmente, cabe aclarar que los circulos graduados tan pequeños no tienen precisión como para poder ubicar en forma precisa un objeto, por lo que normalmente se usa la técnica del salto entre estrellas para ubicar un objeto.



El circulo de DEC es fijo, porque siempre que estés apuntando al polo celeste va a marcar 90. No hay necesidad de cambiarlo, porque siempre que la montura esté puesta en estación, el anillo va a estar alineado al norte/sur. En cambio el de AR hay que girarlo para que coincida con la AR de un objeto conocido, para luego girar el telescopio en un intento de ubicar otro objeto con otra AR determinada. El anillo se puede bloquear para que gire con el telescopio, porque mientras estés siguiendo al mismo objeto, la AR es la misma.

Fernando

link_to_post
share_externally
skytrooperBA

Gracias fsr!
Estás en Hurlingham!!
Yo también. Empezando con éste universo fascinante
Entendí todo. Salvo que el uso que entendí del anillo AR es el siguiente: busco objeto conocido, ubico la AR de ese objeto (ponele 12 hs). Y si quiero buscar un objeto que esté a 2 hs, con esa referencia, la del objeto conocido a 12, puedo encontrar el otro a 2 hs. Pero bloqueando al anillo cuando se mueve siempre muestra 12 hs. Haciendo imposible que sirva de referencia para otros objetos.
Igual hasta ahora, con cada vez menos dificultad, buscamos objetos conocidos y de ahí vamos a otros
Saludos y gracias!!!
PD: no existe un adaptador 90º para el buscador? El cuello ya lo tenemos todo contracturado, jaja!

  • Like 1
link_to_post
share_externally
hace 35 minutos, skytrooperBA dijo:

Gracias fsr!
Estás en Hurlingham!!
Yo también. Empezando con éste universo fascinante
Entendí todo. Salvo que el uso que entendí del anillo AR es el siguiente: busco objeto conocido, ubico la AR de ese objeto (ponele 12 hs). Y si quiero buscar un objeto que esté a 2 hs, con esa referencia, la del objeto conocido a 12, puedo encontrar el otro a 2 hs. Pero bloqueando al anillo cuando se mueve siempre muestra 12 hs. Haciendo imposible que sirva de referencia para otros objetos.
Igual hasta ahora, con cada vez menos dificultad, buscamos objetos conocidos y de ahí vamos a otros
Saludos y gracias!!!
PD: no existe un adaptador 90º para el buscador? El cuello ya lo tenemos todo contracturado, jaja!

Si le ponés motor a la montura tiene sentido bloquear el anillo porque se va a mover a la misma velocidad que la rotación de la tierra. Por eso tenés esa opción.

Los tornillos pequeños que mostrás son justamente para conectarle el motor a la montura.

link_to_post
share_externally
Gonzalo L
hace 6 horas, skytrooperBA dijo:

Gracias fsr!
Estás en Hurlingham!!
Yo también. Empezando con éste universo fascinante
Entendí todo. Salvo que el uso que entendí del anillo AR es el siguiente: busco objeto conocido, ubico la AR de ese objeto (ponele 12 hs). Y si quiero buscar un objeto que esté a 2 hs, con esa referencia, la del objeto conocido a 12, puedo encontrar el otro a 2 hs. Pero bloqueando al anillo cuando se mueve siempre muestra 12 hs. Haciendo imposible que sirva de referencia para otros objetos.
Igual hasta ahora, con cada vez menos dificultad, buscamos objetos conocidos y de ahí vamos a otros
Saludos y gracias!!!
PD: no existe un adaptador 90º para el buscador? El cuello ya lo tenemos todo contracturado, jaja!

Yo hace poco me compre un 114 con una EQ2 y el tema de los círculos graduados es muy fácil. Vamos a poner un ejemplo:

Betelgeuse: 05h 56m  +07º 24’

Aldebarán: 04h 37m +16º 33’



IMPORTANTE: No vamos a ajustar el círculo graduado en ningún momento. Así que el tornillo que lo suelta hay que dejarlo flojo toda la sesión. Esto no pasa en todas las monturas, pero en la EQ2 sí.



Partimos de Betelgeuse, primero centrándola en el ocular, luego ajustamos el telescopio para que no se mueva, después colocamos las coordenadas de Betelgeuse en el círculo graduado de AR, con el tornillo suelto, es decir para que el circulo lo podamos mover nosotros con la mano, como se muestra en la imagen a continuación.

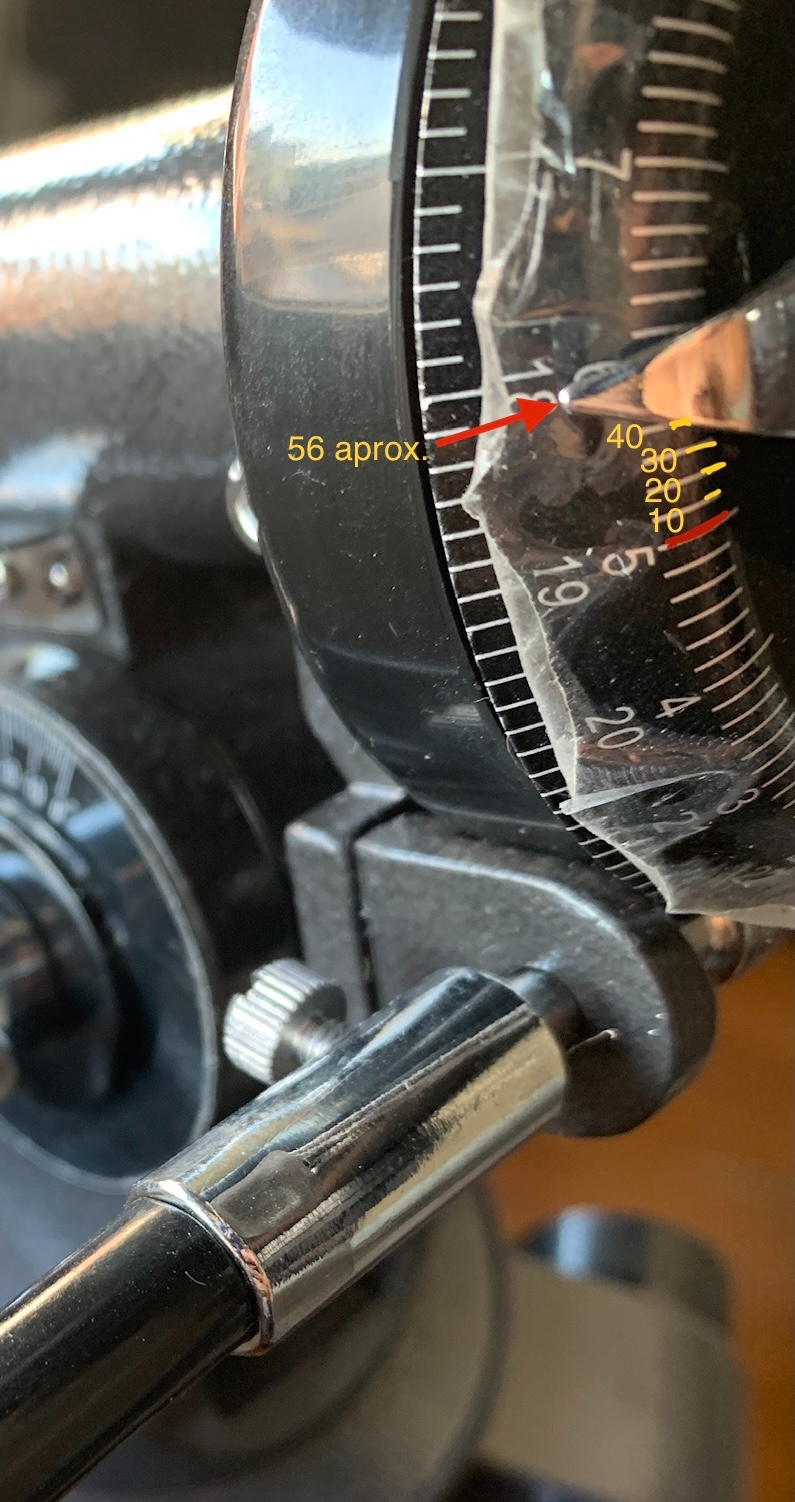

Nosotros en el hemisferio sur usamos los números de arriba. En este caso vamos a usar 05h 56m sabiendo que de hora a hora hay 60 min, cada rayita va de 10 en 10 y te quedaría así en el eje de AR.

97-F8482-B-69-CF-4920-A094-7-A352-C21-AC47.thumb.jpg.1fa51e326b11100bb94f39f77ddadf00.jpg



Una vez hayamos seleccionado las coordenadas del objeto que estamos observando actualmente, en este caso Betelgeuse, vamos a fijarnos si el eje de DEC coincide con las coordenadas.

Si el telescopio esta puesto en estación debería de indicar las coordenadas aproximadas que serían +7º 24’.



Si no indicara las coordenadas aproximadas hay que tomar el numero de error en el círculo.

Ejemplo:

C995-B10-B-EB06-4583-9403-8-F06120326-A8.thumb.jpg.4a4526c695ab7b622b4c376039a1c8bd.jpg

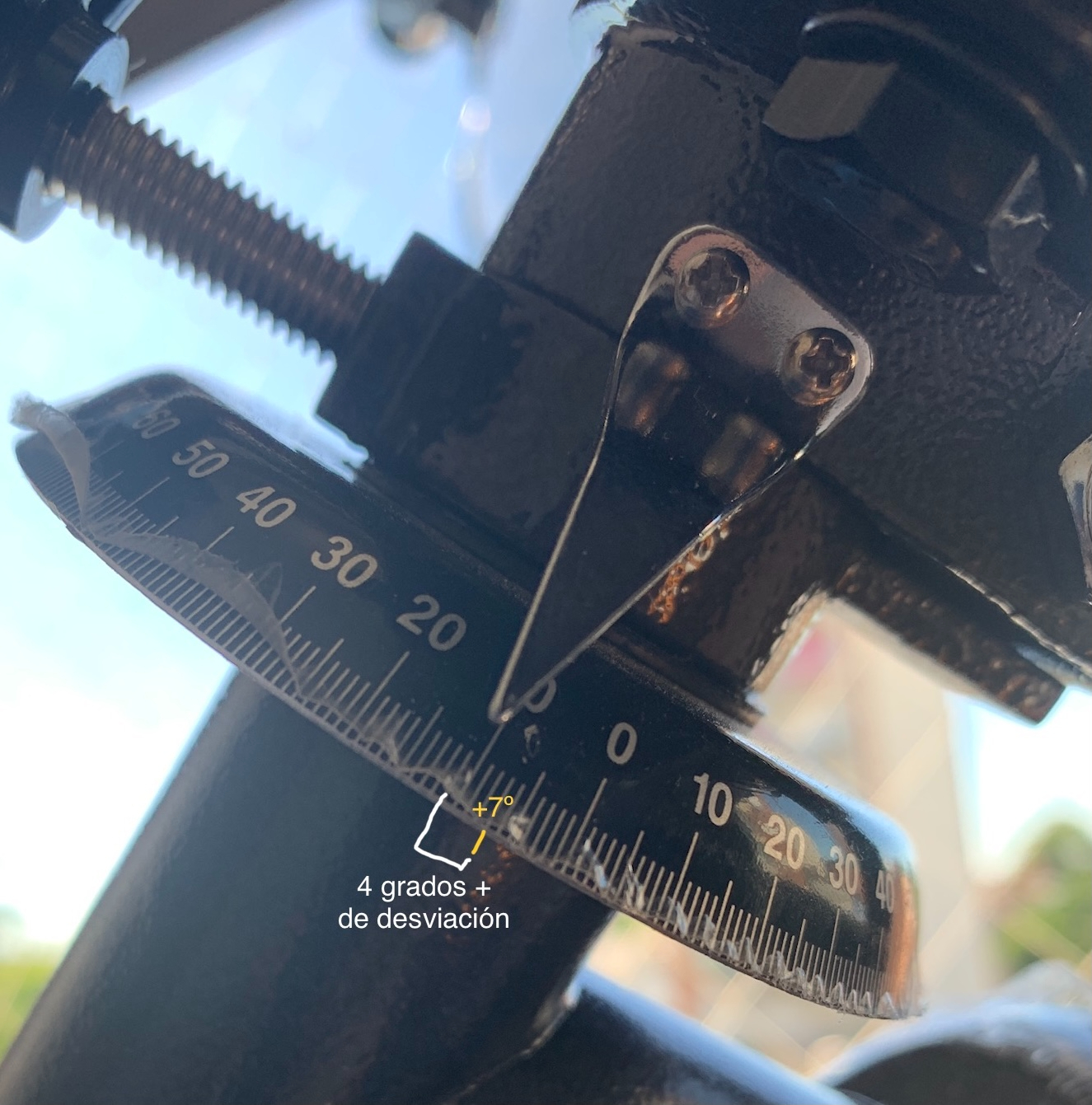

En la imagen de arriba tenemos 4 grados de desviación de las coordenadas que nos deberían marcar, es decir, en vez de marcar +7º 24’, está marcando +11°, entonces sabemos que hay 4 grados más de error. Por lo cual cuando vayamos a transferir a otra estrella u objeto celeste, vamos a tener en cuenta esta desviación.



ACLARACIÓN: Si en todo este proceso de ajuste de los círculos, llegásemos a ver en el ocular que el objeto que estábamos observando (Betelgeuse) se movió, lo volveremos a centrar, pero siempre utilizando el ajuste fino, ya que si movemos el tubo, el círculo de AR no nos va a acompañar, y lo que estamos buscando es que se quede fijo para no volver a ajustarlo otra vez. Entonces siempre que haya que corregir y centrar el objeto actual del cual estamos sacando las coordenadas, SIEMPRE lo vamos a hacer con los ajustes finos.spacer.png



Recordar NUNCA apretar el tornillo del círculo graduado.



Ahora con el círculo de AR ajustado , Betelgeuse centrada en el ocular y sabiendo la corrección (si la hubiese) en el círculo de DEC, vamos a ir a Aldebarán.

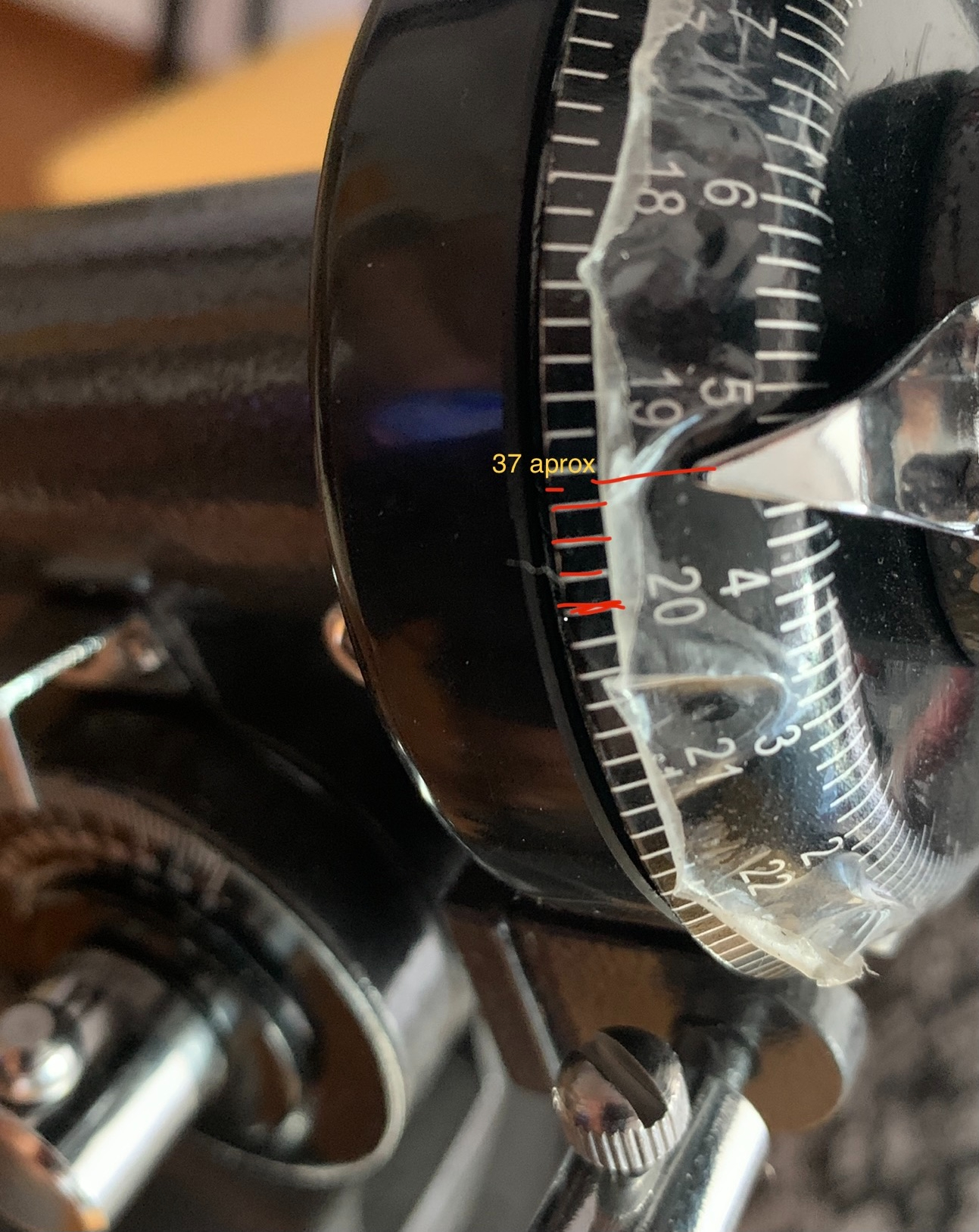

Vamos a soltar los frenos del telescopio y ahora sí, mirando el círculo de AR, vamos a mover el tubo óptico, en ese eje, hacia la posición de la estrella, (04h 37m).

Quedaría así:

19-CFF490-968-E-4-BED-AE2-D-8-F41-A1-C978-CA.thumb.jpg.b60bffac967030ab27942b28dc1ab537.jpg

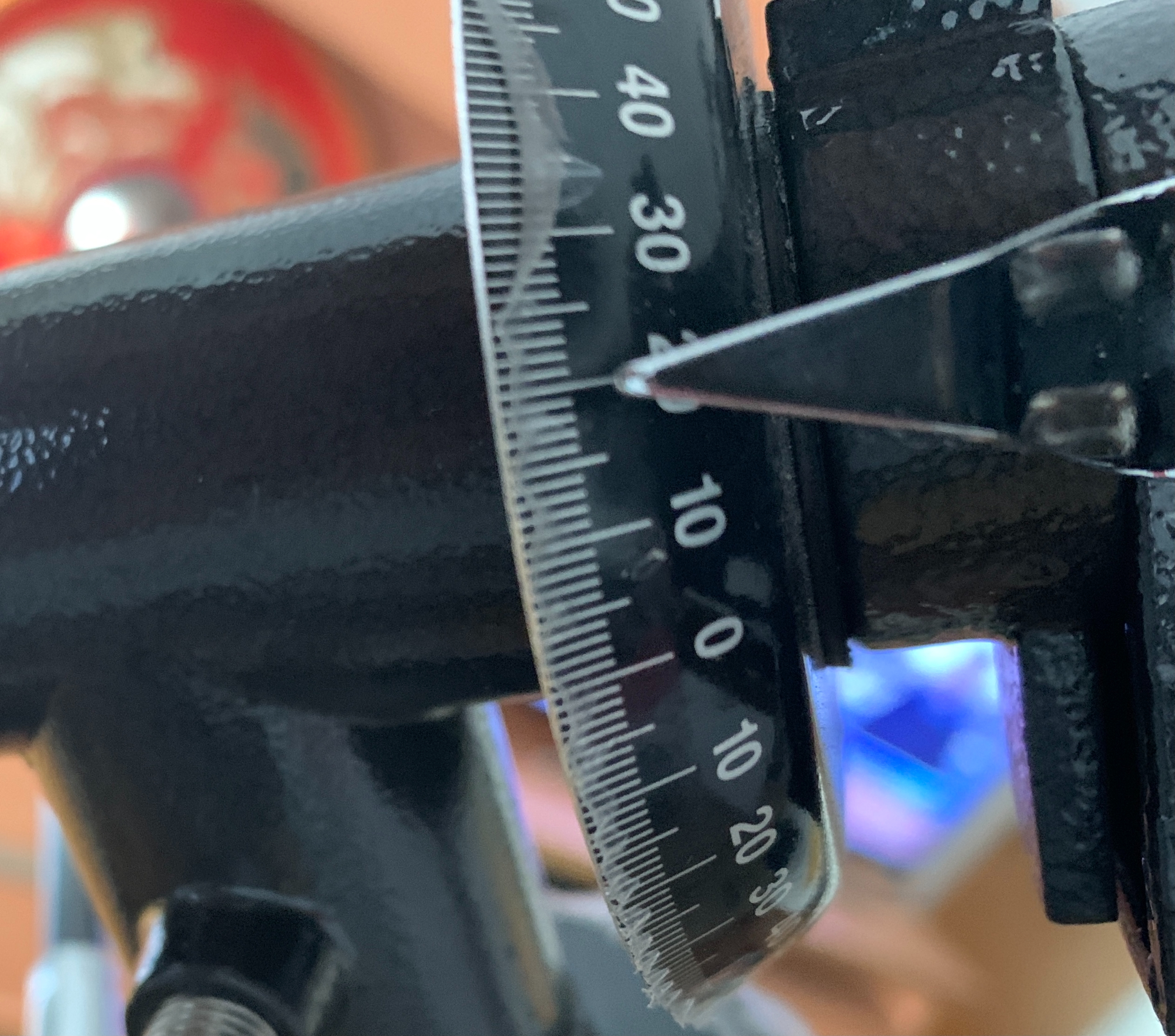

Y moviendo el tubo óptico en DEC, para hacer coincidir el otro círculo, (+16º 33’):

73-D55-F90-D2-CD-44-D4-A8-AE-5153229536-BF.thumb.jpg.72d9c4b7c719d93d55064f8dab65489f.jpg



Quedaría en +20°, ya que si tenemos el cuenta el error de la puesta en estación o de la montura que eran +4°, habría que corregirlo.



Insisto, si no hubiese ese error y vemos que en la primera estrella (Betelgeuse), el círculo de DEC nos dio valores correctos, entonces movemos el telescopio al valor exacto (+16º 33’).



En conclusión, hay diversos métodos para ubicar un objeto, y el de los círculos es uno muy bueno, pero para que sea efectivo, tiene que estar la montura muy bien alineada y puesta en estación.



Este proceso se hace mucho más fácil en monturas más precisas como EQ3/EQ5. Pero en la EQ2, aunque los círculos no sean precisos, te ayudan bastante.



Espero haberte ayudado para que puedas disfrutar más tu teles.

¡Saludos!

  • Like 2
link_to_post
share_externally
skytrooperBA

Muy claro todo
Gracias!!!!
